Описание
Линия для производства спиральных трубчатых фильтров, модель QA-750
Технические характеристики оборудования для спиральной сварки труб:
Толщина ленты - 0,6–1,0 мм
Ширина ленты - 70–130 мм
Диапазон диаметров - 40–240 мм
Мощность двигателя - 3,75 кВт
Скорость производства - 0,3 м/мин
Габариты (ДШВ) - 1500*1200*1250 мм
Вес основного станка - 1200 кг
Способ резки - Синхронная плазменная резка с отслеживанием
Сварка - Спиральная аргонодуговая сварка (TIG)
Применимые материалы - Нержавеющая сталь, углеродистая сталь
Комплектация дополнительным оборудованием
В комплект входит:
Одна вертикальная пассивная разматывающая машина.
Один основной станок для спиральной сварки труб.
Один аппарат аргонодуговой сварки (300А), бренд Ruiling.
Один плазморез, бренд Ruiling.
Одна вертикальная пневматическая машина для переворота труб.
Один комплект горизонтальных стеллажей для хранения.
Одна вертикальная стойка с концевым выключателем для фиксации длины.
Оборудование укомплектовано двумя типами форм для труб различного диаметра.

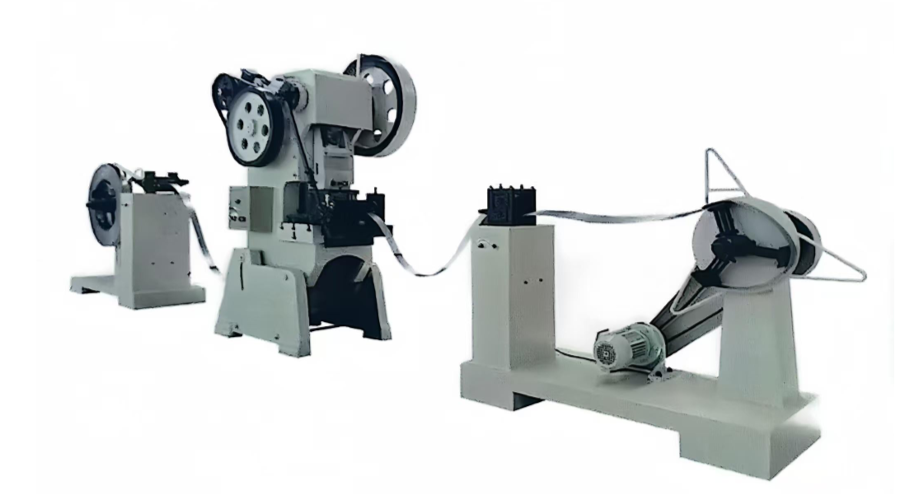

Технические характеристики линии для перфорации:
Скорость производства - 0,5 м/мин
Габариты станка для перфорации - 1100*800*2100 мм
Вес станка для перфорации - 2000 кг
Подробное описание комплектации:
1. Вертикальная электрическая разматывающая машина
Предназначена для ширины ленты: 250 мм
Внутренний диаметр рулона: 500–550 мм
Наружный диаметр рулона: до 1300 мм
Грузоподъемность: 3000 кг
2. Высокоскоростной пневматический пробойный пресс Talifu, 100 тонн
В комплекте сервоприводный подающий механизм (для подачи материала), включающий один шкаф управления с PLC.
В комплекте один набор штампов для перфорации.
3. Вертикальная электрическая наматывающая машина
Предназначена для ширины ленты: 250 мм
Внутренний диаметр рулона (гильзы): 500–550 мм
Грузоподъемность: 3000 кг
В стоимость включены пуско-наладочные работы.
