Описание

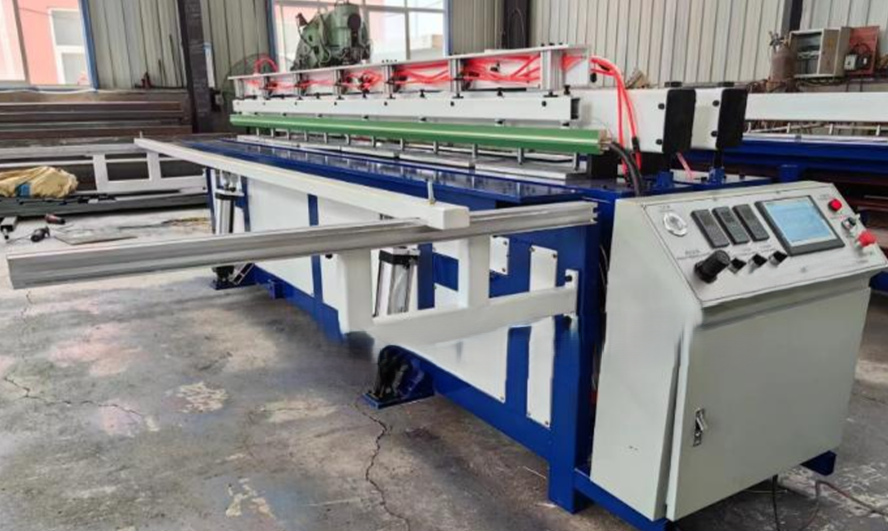

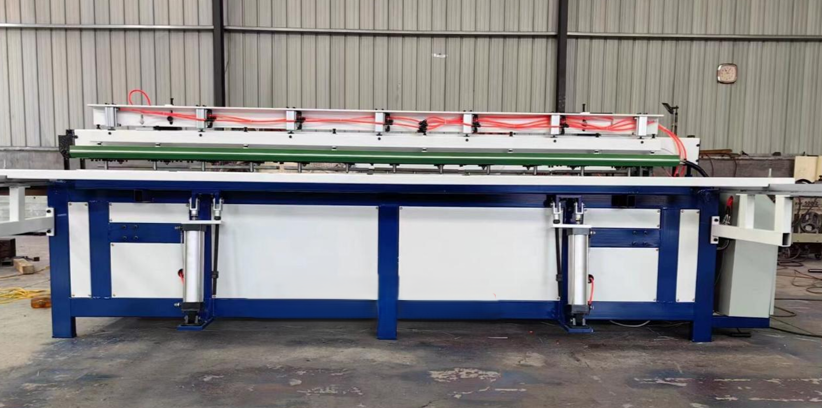

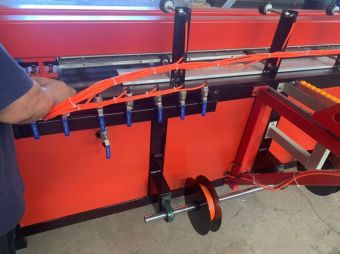

Гибочно-сварочный станок для пластика (MX-4). С дополнительным сварочным аппаратом под углом 90

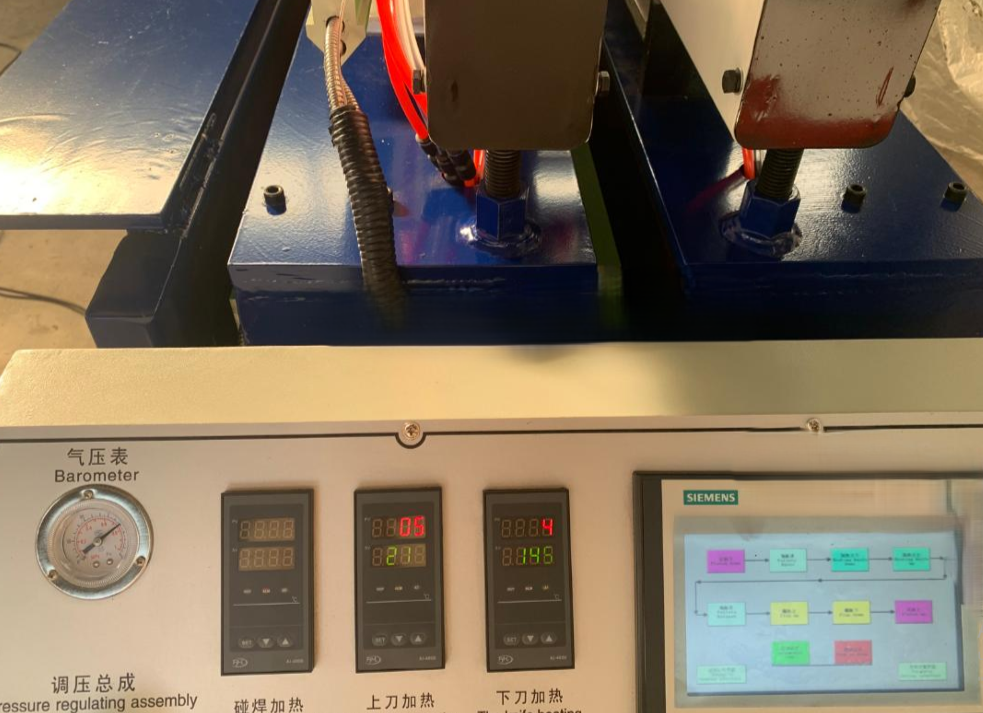

Управление через сенсорный экран Siemens PLC, простое в эксплуатации, с реализацией следующих функций:
Автоматическая сварка пластиковых листов
Автоматическая гибка пластика
Характеристики:
Длина сварного шва - 300-4000 мм
Толщина свариваемого материала - 2-30 мм
Угол гибки - 90°
Поддержка круговой сварки - Да
Прочность сварного соединения - ≥95% от материала
Плоскостность сварного шва - ±0.01 мм
Минимальный диаметр сварного кольца - 600 мм
Мощность роликового двигателя - 3.0 кВт
Мощность нагрева сварки - 16.0 кВт
Рабочее напряжение нагрева - 380В (опционально)
Рабочее давление - 0.5-1.0 МПа (5-8 кгс/см²)
Вес станка - ≈2100 кг
Габариты станка - ≈4990×1370×1510 мм
Обрабатываемые материалы - PP/PVC/PA/PE/PVDF/ABS
Конфигурация оборудования:
Пневмоцилиндры — Bai Ling (известный китайский бренд).

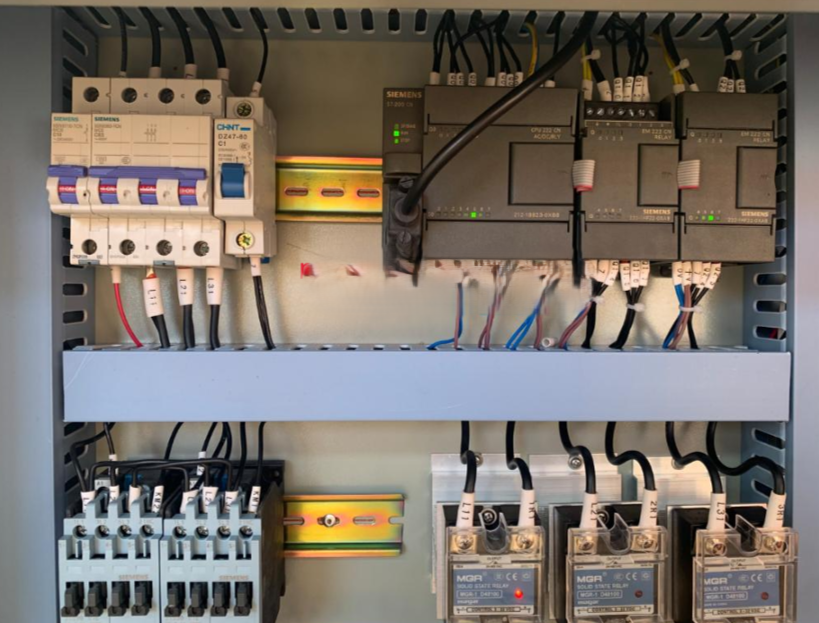

Сенсорный экран PLC — Siemens;
Автоматический выключатель и контактор — Siemens/CHNT.

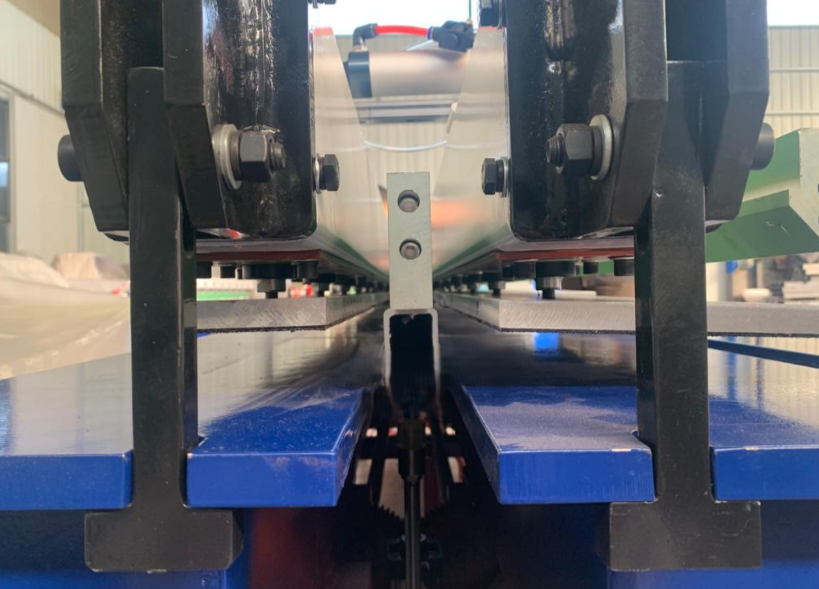

Материал нагревательного ножа — импорт из Тайваня (возможна замена нагревательного элемента без замены ножа);
Длина нагревательного ножа — 4200 мм (новая тайваньская технология равномерного нагрева);
Покрытие поверхности ножа — тефлоновое покрытие DuPont 380.
Длина балки — 4600 мм.
Направляющие стола — тайваньские серебряные рельсы.
Двигатель — алюминиевый мотор.
Рабочая поверхность — плита из марганцовистой стали с усилением 50×200U (фрезерованная на портальном станке для обеспечения жёсткости и ровности).
Материал нагревательной трубки — нержавеющая сталь 304.
Основной материал нагревательного ножа — алюминий (гарантия 1 год).
Толщина тефлонового покрытия ножа — 0,3 мм (одностороннее).
Линейные направляющие — Taiwan Hiwin, 25 мм.
Время нагрева — 20 минут от включения до выхода на рабочий режим.
Ролики для круговой сварки пластика — 4 шт.
Дополнительная информация:
- ПЛК на оборудование настраивается на русский язык
- можно работать с листами разной толщины и соединять их между собой. Диапазон толщины от 2 до 20 мм.

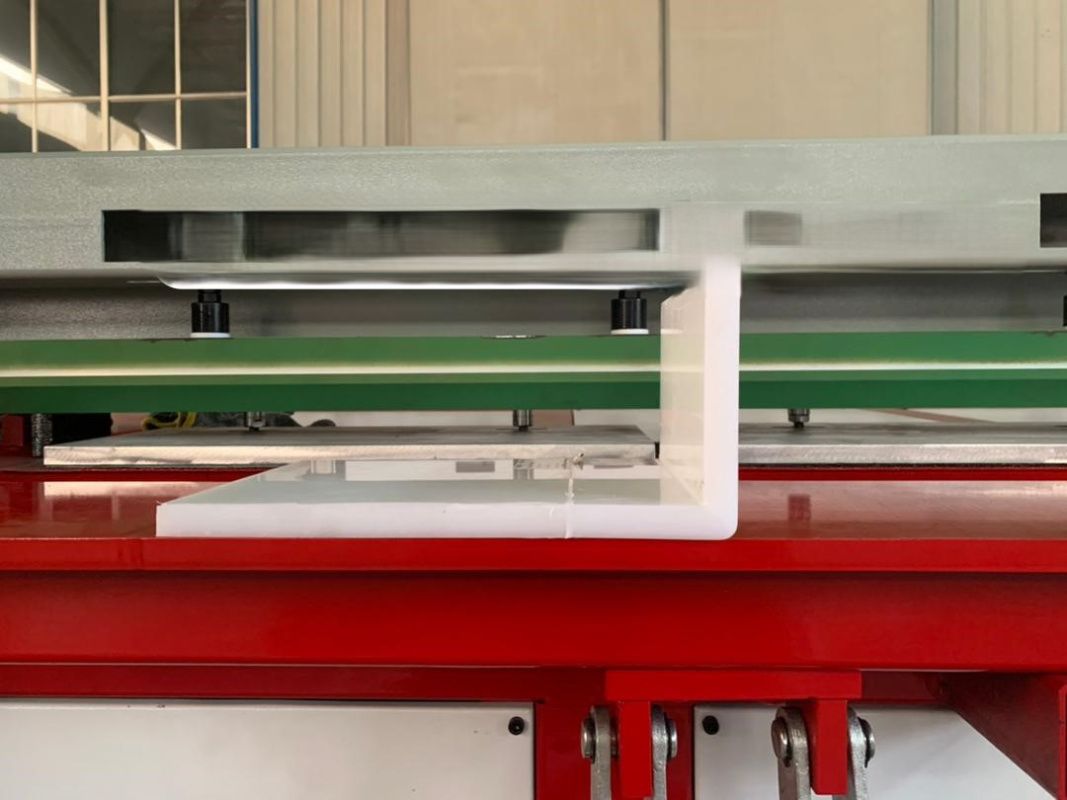

- максимальный угол гибки 90 градусов (можно выбирать любой угол, какой необходим)

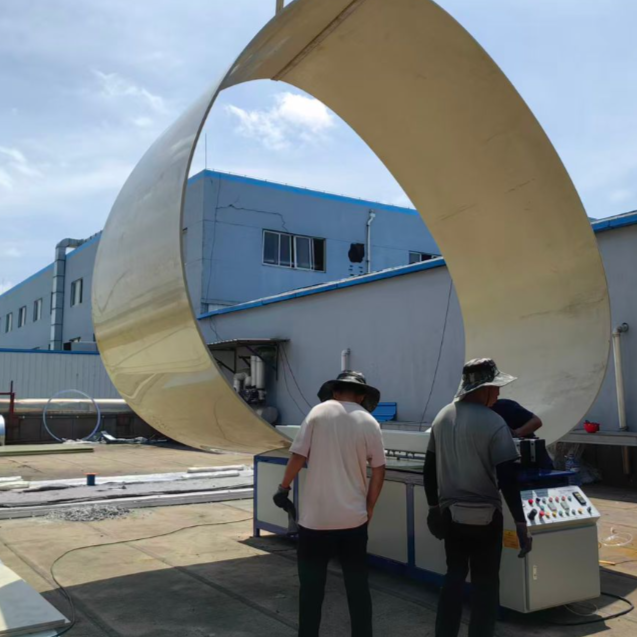

- "гибка-сварка" может выполнять сварку круговых и кольцевых швов, однако из-за ограниченной высоты цилиндров возможно сваривать окружности диаметром от 500- 600 мм и далее без ограничений (см. фото ниже)
- для производственного процесса нужно выставить температуру нагрева и охлаждения (для справки эта информация будет предоставлена). Так же будет инструкция.

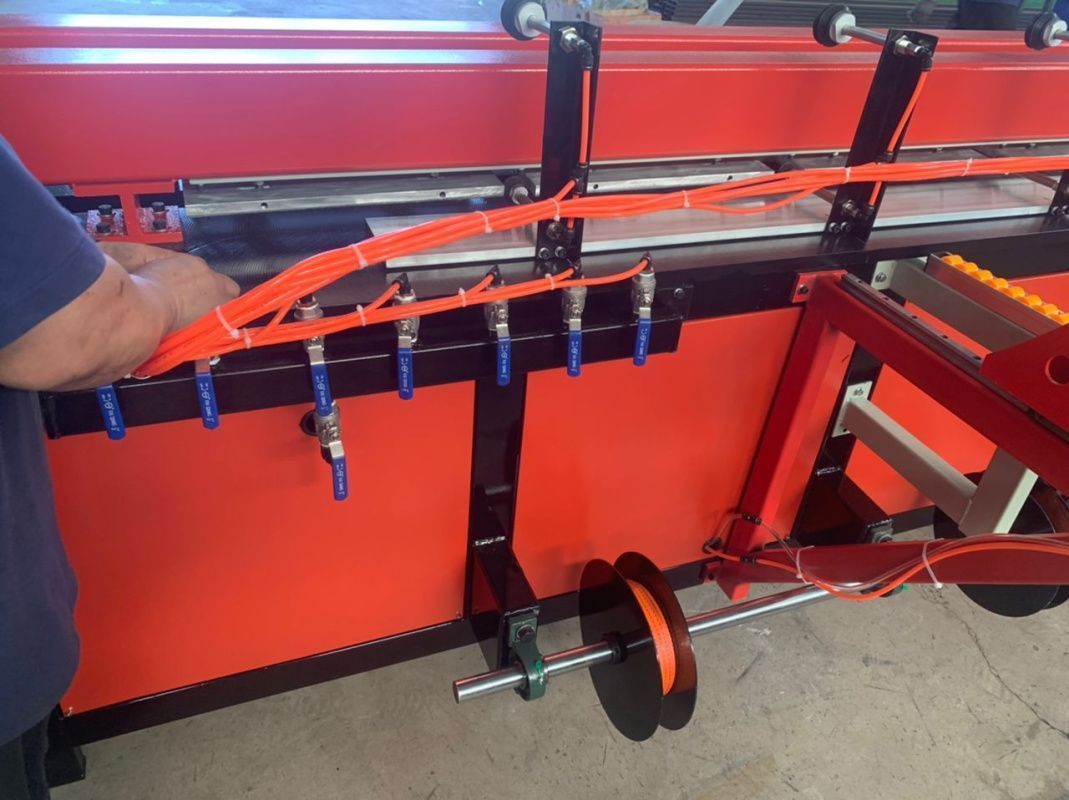

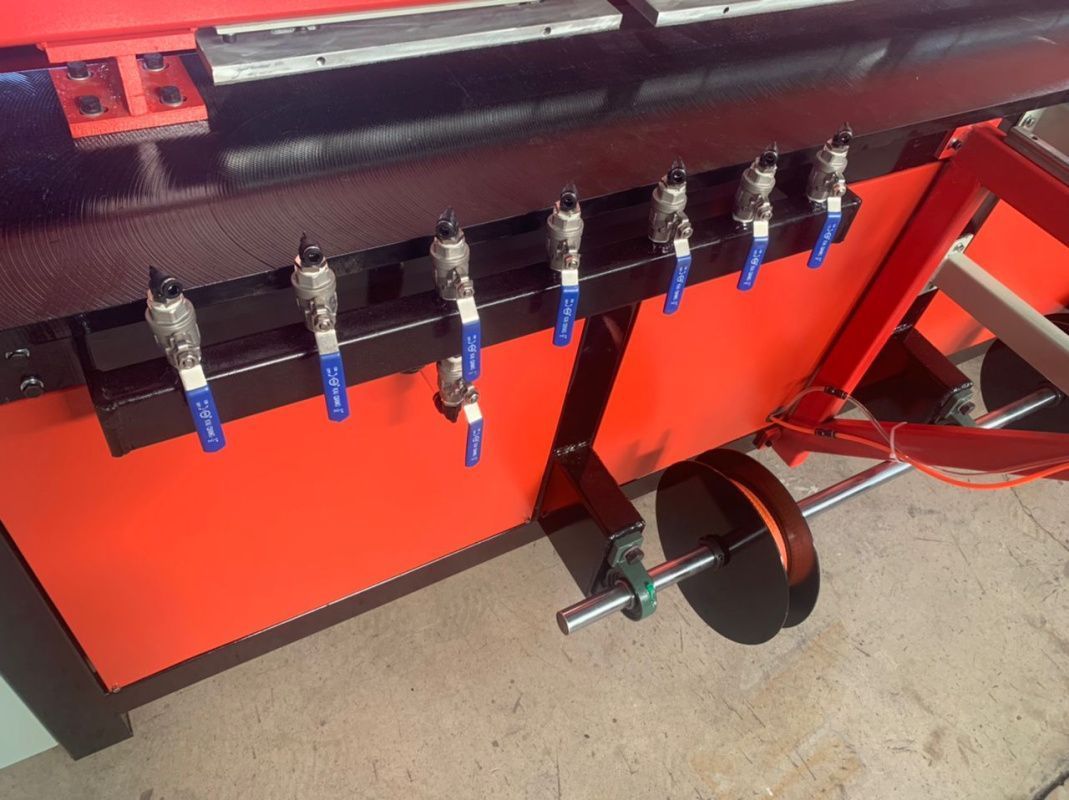

Дополнительное оборудование для возможности сварки пластика под углом 90 °
Сочетается с одним вакуумным насосом на оборудовании.
В стоимость включены пуско-наладочные работы.
Видео сварка под углом 90:
