Описание

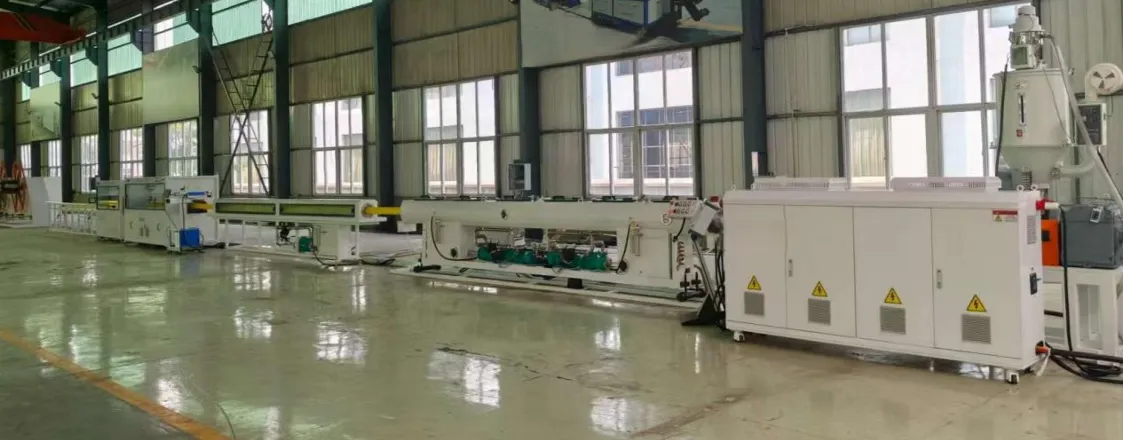

Линия для производства двухслойных полиэтиленовых труб диаметром от 20 до 63 мм
Описание линии:
Экструдер
Макс. Производительность - 100 кг/ч
Двигатель - Переменного тока, 37 кВт
Регулировка скорости - Частотный преобразователь переменного тока, бренд ABB
Шнек
Диаметр шнека - 50 мм
Соотношение L:D - 33:1
Скорость вращения шнека - 120 об/мин
Материал шнека - 38CrMoAIA (38ХМЮА). Закалка и азотирование с полировкой, глубина азотирования 0.5-0.7 мм, твердость HV700-950
Цилиндр
Материал цилиндра - 38CrMoAlA (38ХМЮА). Закалка и азотирование с полировкой, глубина азотирования 0.5-0.7 мм, твердость HV700-950
Мощность нагрева цилиндра - 2.5 кВт * 4 зоны
Мощность охлаждения вентилятора - 0.12 кВт * 4 зоны
Способ нагрева - Керамические нагревательные кольца
Бренд двигателя - Innomotics, всемирно известный бренд.
Приводная система
Способ привода - Прямое соединение через муфту
Редуктор - Бренд Guomao, качественный китайский бренд
Материал редуктора - HT200 (СЧ20)
Тип редуктора - 20CrMoTi (20ХМТ). Твердотельное carburizing (цементация), закалка, шлифовка зубьев
Система сушки и подачи
Тип - Вакуумная подача и сушка горячим воздухом
Производительность загрузки - SAL-300, производительность 150 кг/ч
Сушильный аппарат - объем 75 л, мощность нагрева 4 кВт
Одношнековый экструдер:
|
Экструдер |
|
|
Макс. производительность |
35 кг/ч |
|
Двигатель |
Переменного тока, 11 кВт |
|
Регулировка скорости |
Частотный преобразователь переменного тока, бренд ABB |
|
Шнек |
|
|
Диаметр шнека |
40 мм |
|
Соотношение L:D |
33:1 |
|
Скорость вращения шнека |
120 об/мин |
|
Материал шнека |
38CrMoAIA (38ХМЮА). Закалка и азотирование с полировкой, глубина азотирования 0.5-0.7 мм, твердость HV700-950 |
Цилиндр (Материальный цилиндр):
|
Параметр |
Значение / Описание |
|
Материал цилиндра |
38CrMoAlA (38ХМЮА). Закалка и азотирование с полировкой, глубина азотирования 0.5-0.7 мм, твердость HV700-950 |
|
Мощность нагрева цилиндра |
2 кВт * 3 зоны |
|
Мощность охлаждения вентилятора |
0.12 кВт * 3 зоны |
|
Способ нагрева |
Керамические нагревательные кольца |
|
Бренд двигателя |
Innomotics, всемирно известный бренд |
Приводная система
|
Параметр |
Значение / Описание |
|
Способ привода |
Прямое соединение через муфту |
|
Редуктор |
Бренд Guomao, качественный китайский бренд |
|
Материал редуктора |
HT200 (СЧ20) |
|
Тип редуктора |
20CrMoTi (20ХМТ). Твердотельная цементация, закалка, шлифовка зубьев |
Система сушки и подачи
|
Параметр |
Значение / Описание |
|
Тип |
Вакуумная подача и сушка горячим воздухом |
|
Производительность загрузки |
SAL-300, производительность 150 кг/ч |
|
Сушильный аппарат |
SHD-50, объем 50 л, мощность нагрева 3 кВт |
Экструзионная головка и оснастка (Фильера):
Диапазон диаметров труб - 20-63 мм
Тип - Спиральный канал
Материал - Сталь 45, закалка и отпуск, HB260-290
Матрица, дорн (дорн) - Хромирование, 0.03 мм, полировка
Нагрев - Нагреватель из нержавеющей стали с слюдяной изоляцией
Мощность нагрева - 8 кВт
Материал калибрующей втулки - Износостойкая медь
Типоразмер калибрующей втулки - 20/25/32/40/50/63 мм
Типоразмер дорна - Один для 20-32 мм, один для 40-63 мм
Типоразмер матрицы - Один для 20-32 мм, один для 40-63 мм
Сопутствующий экструдер для цветной полосы:
Макс. производительность - 2-4 кг/ч
Двигатель - Переменного тока, 1.1 кВт
Регулировка скорости - Частотный преобразователь, бренд ABB
Шнек:
Диаметр шнека - 25 мм
Соотношение L:D - 25:1
Скорость вращения шнека - 20 об/мин
Цилиндр (Материальный цилиндр):
Материал цилиндра - 38CrMoAlA (38ХМЮА). Закалка и азотирование с полировкой, глубина азотирования - 0.5-0.7 мм, твердость HV700-950
Мощность нагрева цилиндра - 1 кВт * 2 зоны
Способ нагрева - Керамические нагревательные кольца
Бренд двигателя - Innomotics, всемирно известный бренд
Приводная система:
Способ привода - Прямое соединение через муфту
Редуктор - Бренд Guomao, качественный китайский бренд
Материал редуктора - HT200 (СЧ20)
Тип редуктора - Тип K
Вакуумная калибровочная ванна:
Длина - 6000 мм
Материал ванны - Нержавеющая сталь 201
Мощность вакуумного насоса - 1.5 + 2.2 кВт
Мощность водяного насоса - 1.5 + 2.2 кВт
Тип охлаждения - Водяное охлаждение
Форсунки (распылители) - Материал ABS
Ванна водяного охлаждения (Оросительная ванна)
Диапазон диаметров труб - 20-63 мм
Длина - 6000 мм
Материал - Нержавеющая сталь 201
Мощность водяного насоса - 2.2 кВт
Бренд водяного насоса - XINHUAN ZHEJIANG
Уровень воды и температура - Автоматическая регулировка
Тянущее устройство (Трактор) гусеничного типа:
Тип - Двойной гусеничный тип
Бренд счетчика метража - AUTONICS
Эффективная длина захвата - 1200 мм
Двигатель тянущего устройства - ABB
Способ зажима - Пневматический + электрический
Пневматические компоненты - Airtac
Беспылевой резак (Пила):
Диапазон резки - 20-63 мм
Способ резки - Беcстыковая резка + летучая резка
Двигатель беcстыковой резки - AC 1.5 кВт
Двигатель летучей резки - Серводвигатель 2 кВт
Скорость резки - 1-20 м/мин
Толщина реза (основная) - 10 мм
Толщина реза (летучая) - 5 мм
Материал лезвия - Легированная сталь
Способ управления - ПЛК (программируемый логический контроллер)
Поворотный стол:
Длина - 6000 мм
Пневмоцилиндр - AirTAC
Управление - Пневматическое
Двухстанционная моталка
Диапазон диаметров труб - 20-63 мм
Внутренний диаметр барабана - 530-1200 мм
Ширина барабана - 300-400 мм
Пневматические компоненты - Airtac
Моментный двигатель - 16 Н·м
ПЛК система управления с сенсорным экраном:
ПЛК (контроллер) - Siemens
Частотный преобразователь - ABB
Низковольтные компоненты - Siemens или Schneider
Пневматические компоненты - Airtac
Сенсорный экран - Siemens
В стоимость включены пуско-наладочные работы.
