Линия изготовления стеновых панелей PU, модель FD-25A

Линия изготовления стеновых панелей PU, модель FD-25A

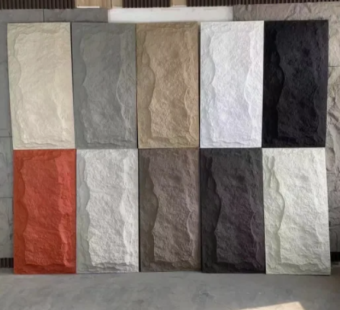

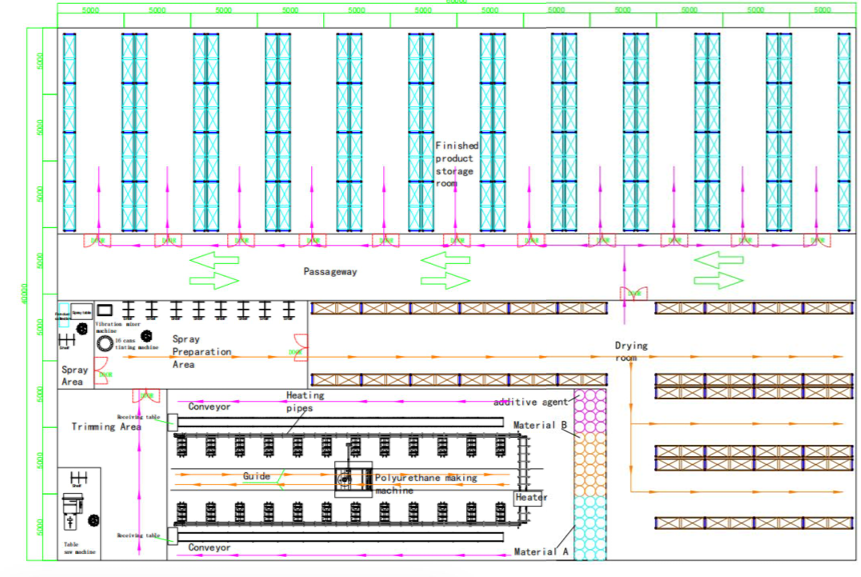

План размещения линии:

Этапы производственного процесса:

Сырье → Машинное смешивание → Точное взвешивание и дозирование → Вспенивание → Демонтаж формы → Обрезка → Напыление цвета → Естественная воздушная сушка → Готовая продукция → Упаковка → Монтаж

Для обслуживания линии требуется минимум – 6 сотрудников.

Данные о панели:

Тип- PU панель

Размер (мм) – 1200*600

Вес (кг/шт.) - 1,6 / 1,7

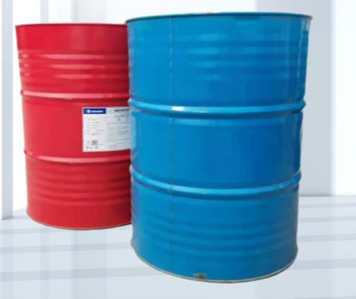

1. Сырье

2. Машинное смешивание

3. Точное дозирование при взвешивании

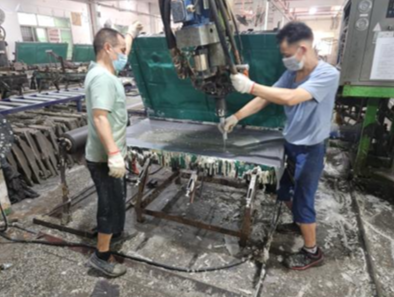

4. Зажим пресс-формы

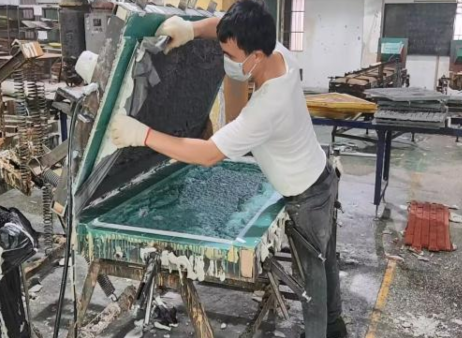

5.Вспенивание

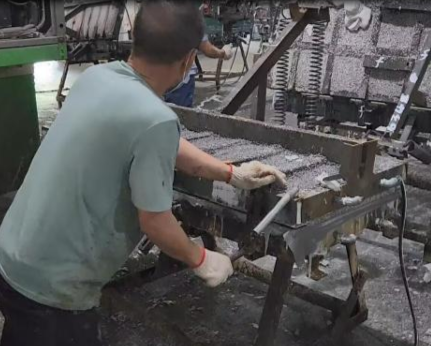

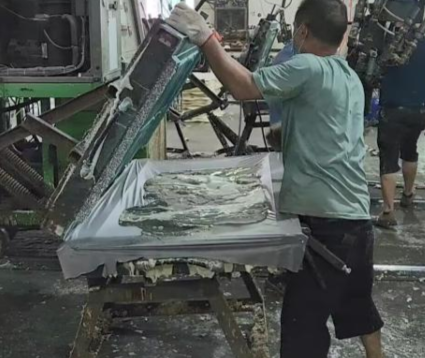

6.Извлечение из формы

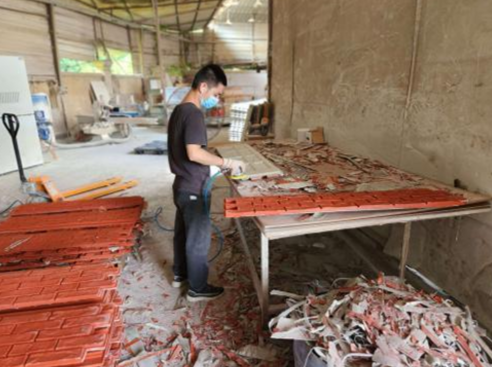

7. Обрезка

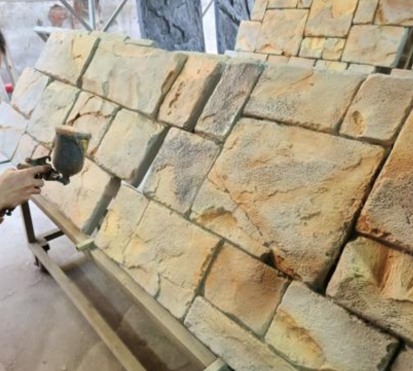

8.Цветной спрей

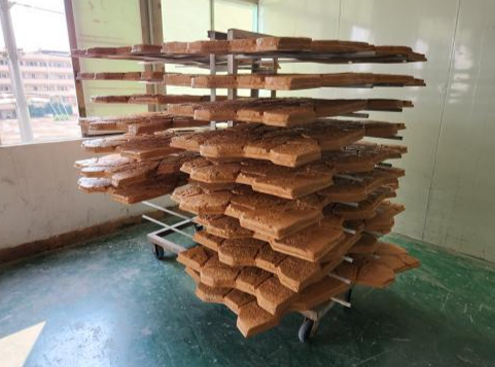

9.Естественная сушка воздухом



1.     Производственная линия ПУ камня: 10 минут на штуку, одна пресс-форма может производить 48 шт. за 8 часов, всего 8 пресс-форм. Производительность: 6 * 8 * 8 = 384 шт. за 8 часов.

2.     Производственная площадь: 20 * 20 = 400 м².

3.     Общая мощность линии: 60-80 кВт.

4.     Требуемое количество рабочих: 6 человек.

5.     Рынок ПУ стеновых панелей: Низкая конкуренция и высокий спрос.

6.     Много преимуществ: Благодаря свойствам сырья, продукция является более экологически чистой.

7.     Малый вес: Обусловлен использованием высокотехнологичных материалов. Не требует привлечения дополнительной техники, монтаж может быть выполнен одним человеком.

8.     Долговечность: Продукция изготовлена из полимерных материалов и покрыта несколькими слоями высокопрочной краски, что делает её устойчивой к кислотам, солнечным лучам и УФ-излучению, а также увеличивает срок службы.

9.     Простота монтажа: Изделие спроектировано с внутренней замковой структурой, имеются шпунты, полные пазы и предусмотрены зазоры. Большая часть работ не требует заделки швов и может быть установлена непосредственно с помощью шурупов и гвоздей.

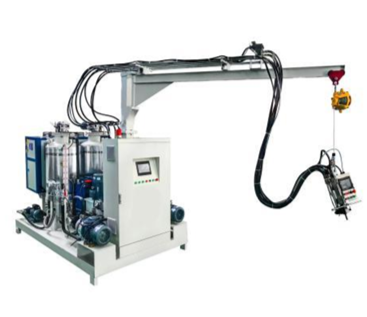

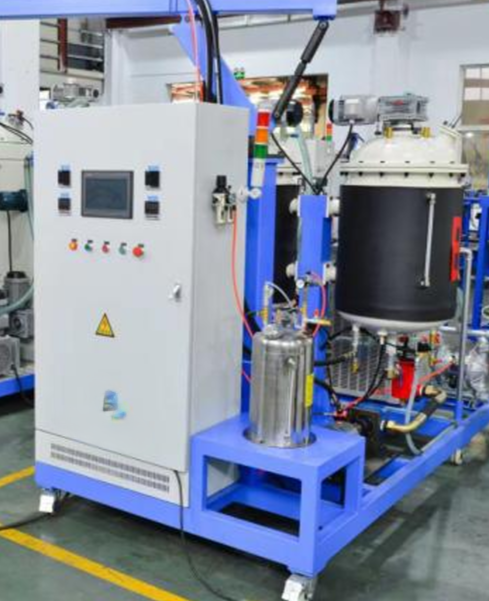

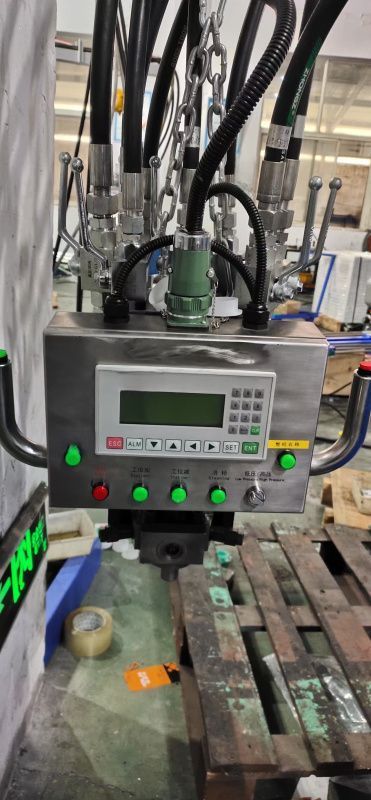

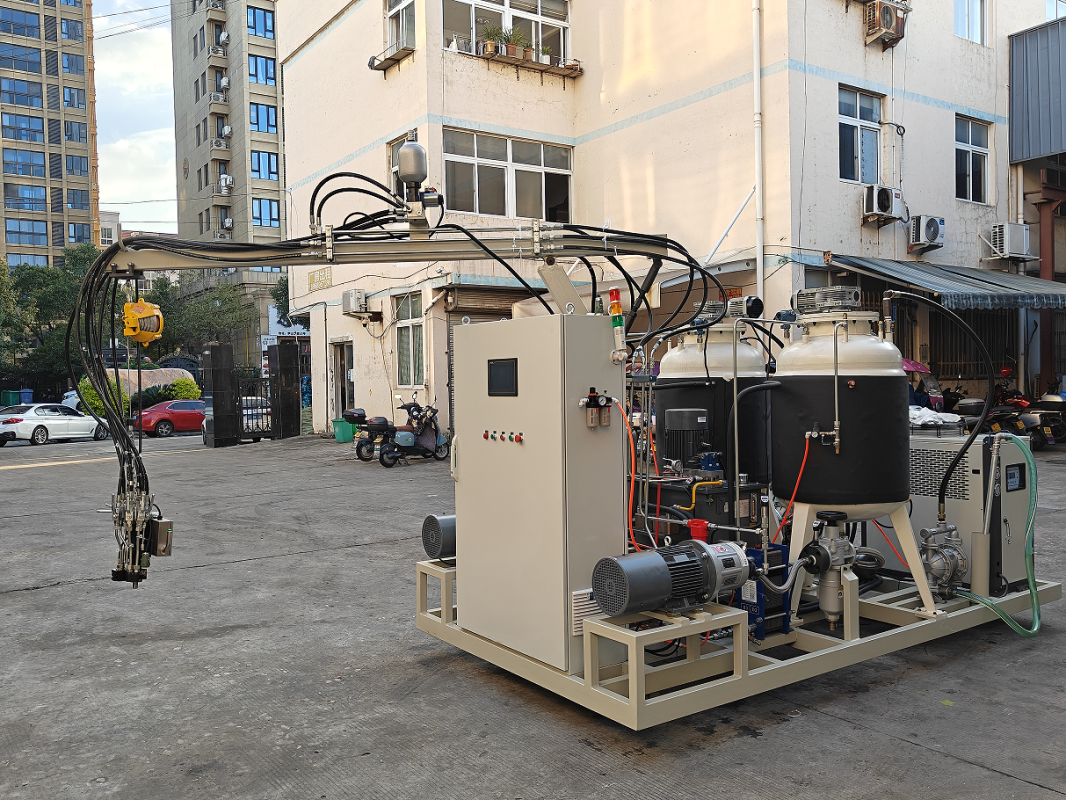

 Машина для производства полиуретановых панелей:

Обладает характеристиками высокой точности впрыска при повторных циклах, равномерного смешивания компонентов, стабильной работы, простоты в эксплуатации и высокой производительности.

Высокоточный дозирующий насос, точное соотношение компонентов,

погрешность дозирования не превышает ±0,5%.

Электродвигатель с частотным преобразователем работает в согласовании

с системой ЧП для регулирования расхода и давления сырья, обеспечивая высокую точность, а регулировка пропорций осуществляется просто и быстро.

Технические характеристики:

Вязкость сырья (при 22°C):

·        POLY (Полиол): ~3000 мПа·с

·        ISO (Изоцианат): ~1000 мПа·с

Давление впрыска: 10 – 20 МПа (регулируемое)

Диапазон соотношения смешивания: от 1:3 до 3:1 (регулируемый)

Скорость впрыска: 100–500 г/с

Объем баков: 250 л

Смесительная головка: 1014L-2K

Дозирующий насос POLY: A2FK-12
Дозирующий насос ISO: A2FK-12

Требования к сжатому воздуху:

·        Давление (P): 0,7 МПа

·        Расход (Q): 600 н.л/мин

Система термостатирования: 2 x 6 кВт

Входная мощность: трехфазная пятипроводная сеть, 380 В

Суммарная мощность: 35 кВт

Электродвигатель дозирующего насоса POLY: Siemens / 5,5 кВт
Электродвигатель дозирующего насоса ISO: Siemens / 5,5 кВт

Электродвигатель гидростанции: Siemens / 5,5 кВт
Преобразователи частоты (инверторы): Delta

Пневмоцилиндры: Airtac (Тайвань)

Основные электронные компоненты: Schneider / CHNT

Объем маслобака гидросистемы: 80 л (стандартно)

Габариты установки (Д x Ш x В): 3900 x 2000 x 2600 мм

Примечание (также в комплектацию входят):

·        Система автоматической подачи сырья

·        Чиллер (охладитель) с аксессуарами и программным обеспечением

Резервуар, Впрыск:

Модель	Объем	Скорость потока	кВт	Напряжение
Полиуретановая машина для вспенивания	100:80-150	100-500 г/с	18	380В, 50 Гц, 3 фазы

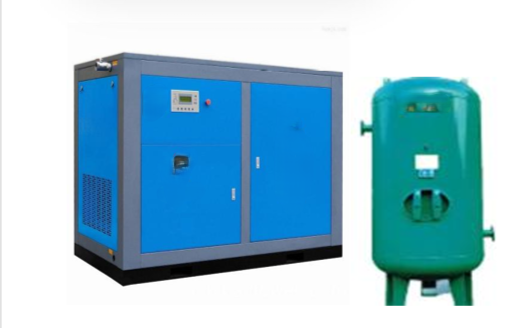

Воздушный компрессор:

Данное оборудование используется для подачи сжатого воздуха для стыковочного станка, машины вакуумной распрессовки, станка для переворота пресс-формы и дозирующей машины и т.д.

Характеристики:

Габариты (ДШВ): 1380 * 850 * 1160 мм

Мощность: 75 кВт

Тип управления: Автоматический

Производительность: 2-15 м³/мин

Давление: 350 кПа (или 3.5 бар)

Электропитание: 380 В, 50 Гц, 3 фазы

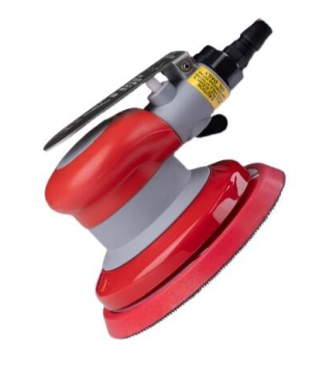

Углошлифовальная машина (Шлифмашина):

1.     Ручная шлифмашина: Этот тип шлифовального инструмента подходит для обработки сырья с малой площадью и сложной формой.

2.     Ручная шлифмашина удобна, быстра и маневренна, а также проста в использовании.

3.     Рабочее давление пневматической шлифмашины составляет 6,5 кг, а скорость холостого хода достигает 10 000 об/мин. Шлифовальная поверхность выполнена по конструкции с режущей кромкой, что делает шлифовку более безопасной.

4.     Шлифовка на высокой скорости 10 000 об/мин делает обрабатываемую поверхность более гладкой и равномерной, повышает эффективность, улучшает качество шлифовки и сокращает рабочее время.

Характеристики:

Диаметр диска: 120 мм

Частота вращения (холостого хода): 12000 об/мин

Потребление воздуха: 0.48 м³/мин (вероятно, опечатка, для электрической модели не применимо)

Вес: 0.9 кг

Напряжение питания: 380 В, 50 Гц, 3 фазы

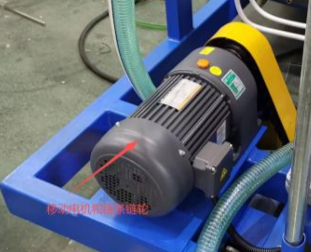

Устройство для перемещения:

Используется для перемещения всего оборудования в процессе производства.

Конструкция включает переднюю установку, жесткую раму и состоит из следующих компонентов:

ведущие колеса

приводные валы

приводные двигатели

контроллеры

операционные кнопки и рукоятки управления.

Двутавр №9:

Высота 91 мм * Ширина полки 37 мм, Ширина основания 76 мм, Толщина стенки 7 мм

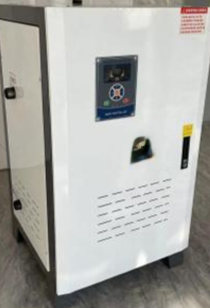

Электрический водонагреватель:

Номинальная мощность: 30 кВт

Максимальная температура нагрева: 85 °C

Расчетная тепловая мощность: ≥ 98%

Температура запуска при низких температурах: 35-60 °C

Испытательное гидравлическое давление: 0,2 МПа

Температура защиты от замерзания: ±2 °C

Номинальный ток: 45 А

Рабочее напряжение: 220 В / 50 Гц

Степень электрозащиты (IP): IP33

Диаметр сливного патрубка: DN40

Габаритные размеры (Д x Ш x В): 450 x 500 x 800 мм

Вес: 50 кг

Нагревательный конвейер.  LYA-циркуляционный ионный насос

25-110 мощность 0,55квт

Объем газового резервуара: 1 м³

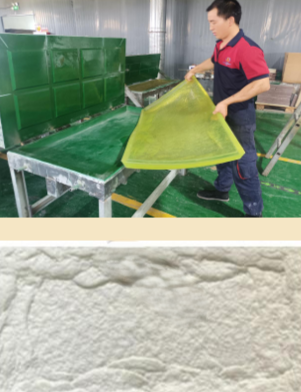

Пресс форма – 2 шт:

Комплект – пресс форма +опалубка

Материалы:

Класс A ПУ (полиуретан)

Окрашенная стальная рама

Цилиндр(ы)

Размер производимого изделия: 1200 * 600

Внутренняя форма, 5 см – 4 шт:

Элемент: "Гриб"

Конструкция: Внутренняя съемная форма (стержень)

Размер: 5 см

Материал: Полиуретан Класса A

Размер производимого изделия: 1200 x 600 x 50 мм

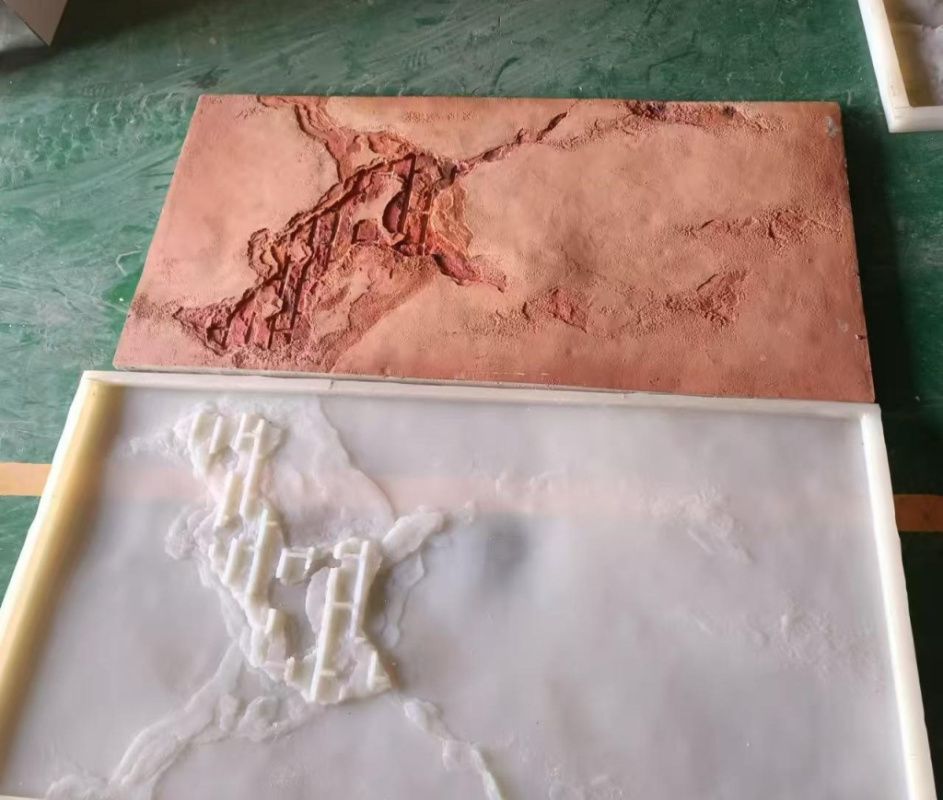

Форма для каменной текстуры- 4 шт

(Литьевая форма / пресс-форма, предназначенная для создания поверхности, имитирующей натуральный камень)

Форма для каменной текстуры – 5 шт

В стоимость включены пуско-наладочные работы.
