Автоматическая линия производства помад, стиков с двухголовочной системой дозирования, модель AW-80

Автоматическая линия производства помад, стиков с двухголовочной системой дозирования, модель AW-80

1) Автоматическая двухголовочная машина для нагрева и фасовки (дозирующий автомат с подогревом) – 1 шт

2) Охлаждающий туннель – 1 шт

3) Автоматическая машина для фиксации крышек (крышки одеваются вручную)

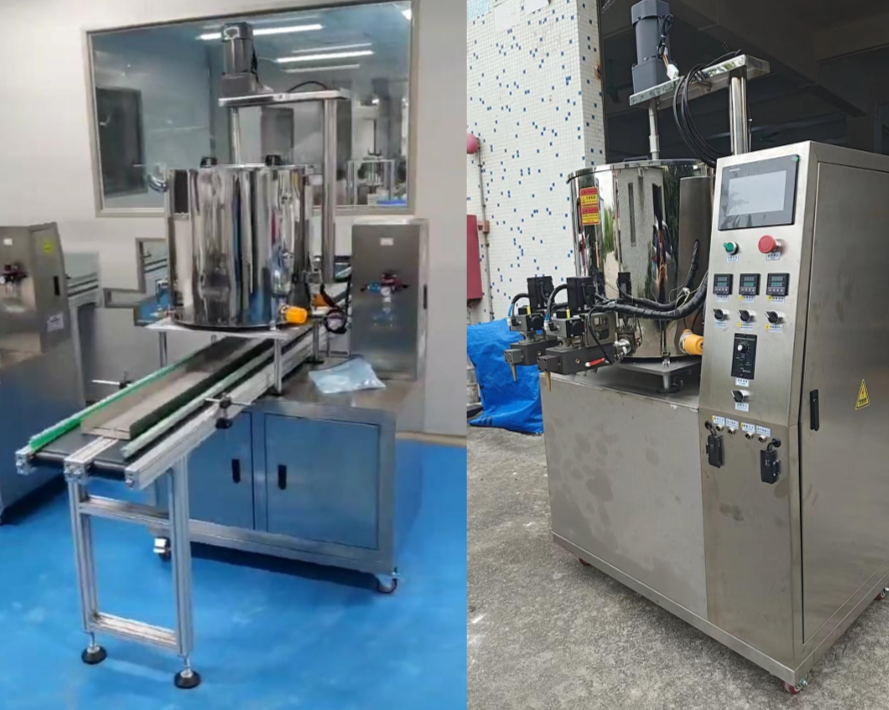

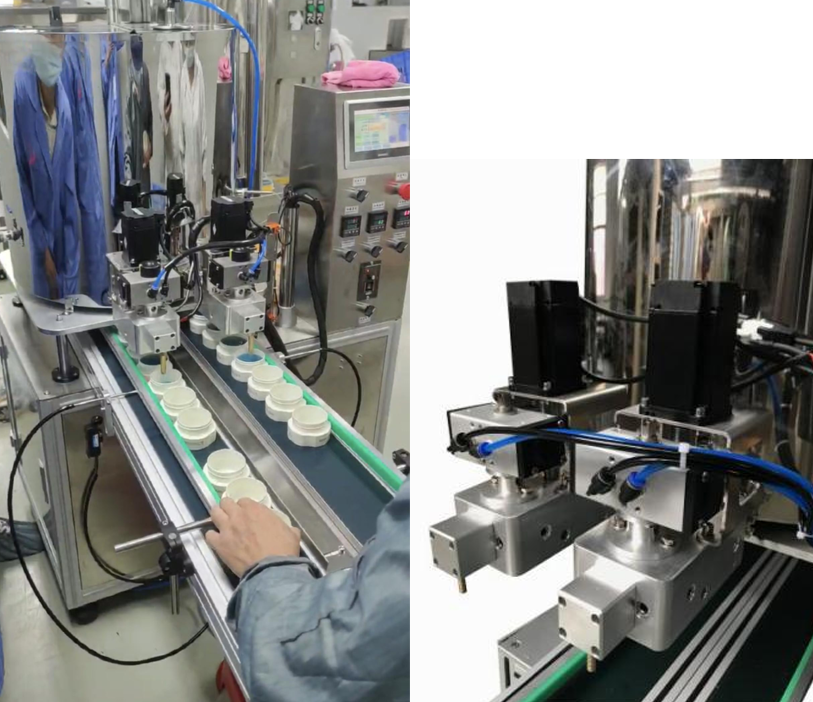

1) Автоматическая двухголовочная машина для нагрева и фасовки (дозирующий автомат с подогревом)

Фасовочная машина предназначена для объемного дозирования различных жидких (пастообразных) продуктов, таких как: охлаждающее масло, бальзамы, тональные кремы, воск для волос, дисковые губные помады, блески для губ и другие виды упаковываемой продукции.

Нагрев межстеночного пространства (рубашки) резервуара обеспечивает равномерный прогрев сырья. Насос и фасовочная форсунка оснащены независимым подогревом, что исключает наличие непрогреваемых зон.

Благодаря поршневому методу дозирования с приводом от шестеренного насоса, фасовка происходит более стабильно и быстро, а низкий уровень шума делает производственную среду более комфортной.

Резервуар оснащен механизмом подъема и опускания, а программное управление на базе ПЛК делает работу проще и удобнее для персонала.

Технические характеристики:

Электропитание - 3 фазы / 380В / 50 Гц

Требования к установке - Электропитание 380В + источник сжатого воздуха + 40 кг теплоносителя (масла)

ПЛК - Huichuang

Сенсорный экран - Huichuang

Скорость перемешивания - 0–90 об/мин (с преобразователем частоты)

Мощность - 5,5 кВт

Объем фасовочного резервуара - 80 л

Производительность - 40–80 шт/мин (зависит от объема дозирования и рецептуры)

Габаритные размеры (Д×Ш×В) - 900 x 950 x 2150 мм

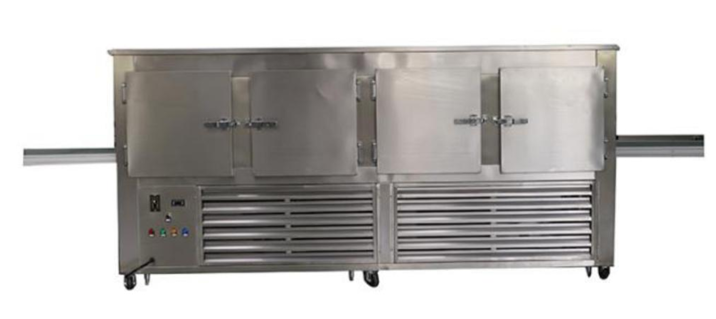

2) Охлаждающий туннель

Назначение и функции охлаждающего туннеля

1.     Корпус изделия полностью выполнен из нержавеющей стали. Двухслойная теплоизоляция корпуса снижает потери холодного воздуха в нижней части, а двухконтурное уплотнение дверных створок повышает герметичность камеры.

2.     Оснащение конвейерной лентой обеспечивает удобную стыковку с технологической линией производства губной помады, упрощая рабочий процесс и повышая эффективность.

3.     Используется метод воздушного охлаждения, который препятствует образованию капель конденсата и обеспечивает высокую скорость застывания продукта.

Технические характеристики охлаждающего туннеля:

Напряжение питания: 3 фазы / 380В / 50 Гц

Мощность компрессора: 5,5 кВт; 7,5 л.с.

Габаритные размеры: 3000 x 800 x 1500 мм

Способ охлаждения: Линейная (прямолинейная) заморозка

Конвейерная лента: 4000 x 400 мм

Минимальная температура охлаждения: -20 °C (при работе без нагрузки)

Материал корпуса: нержавеющая сталь

1. Общие параметры

Холодопроизводительность: 23 500 Ккал/ч (28 кВт)

Потребляемая мощность: 7,5 кВт

Рабочий ток: 13 А

Пусковой ток: 20 А

2. Компрессор

Тип: Maneurop (Франция) / M.Laneurop

Тип пуска: Прямой

Масло: Синтетическое, объем заправки 1,9 л

Нагреватель масла: В наличии

3. Хладагент

Тип: R404a

Объем заправки: 12 кг

Регулирование: Терморегулирующий вентиль (ТРВ) Danfoss с наружным выравниванием

4. Испаритель

Тип: Высокоэффективный оребренный теплообменник

Расход воздуха: 7 600 м³/ч

5. Конденсатор

Тип: Высокоэффективный оребренный теплообменник

Расход воздуха: 15 000 м³/ч

Охлаждение: Воздушное

Температура с воздушным охлаждением-от 13 до 18 °C

6. Защитные устройства

Реле высокого и низкого давления

Плавкие вставки

Защита от перегрузки

Защита от перегрева обмоток компрессора

Автоматический термовыключатель

Защита от обратной последовательности фаз

7. Электрооборудование и автоматика

Контактор: Schneider

Электрические компоненты: Schneider

Контроллер температуры: отечественный (Китай)

Электромагнитный клапан: отечественный (Китай)

Осушитель фильтра: отечественный (Китай)

Вентиляторы (конденсатора и испарителя): отечественные (Китай)

8. Габаритные размеры и вес

Длина: 2000 мм

Ширина: 800 мм

Высота: 1500 мм

Вес нетто: 750 кг

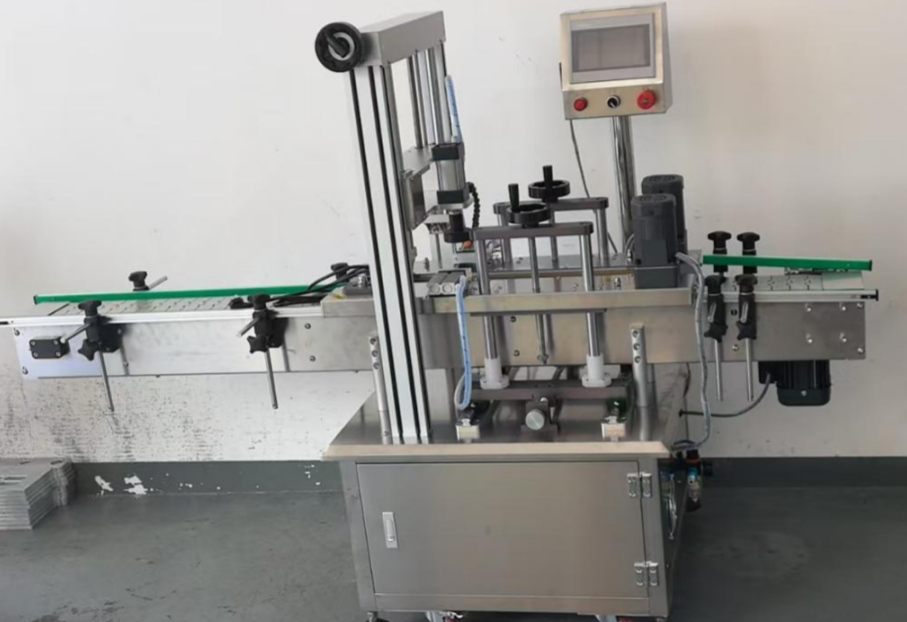

3) Автоматическая машина для фиксации крышек (крышки одеваются вручную)

Технические параметры:

Электропитание - 1 фаза / 220В / 50 Гц

Подача сжатого воздуха - 0,4–0,6 МПа

Управление с сенсорным экраном ПЛК

Скорость - 30–60 шт/мин

Размер крышки – 20-100 мм под заказ (индивидуально)

Высота бутылки – 30-300мм под заказ (индивидуально)

Вес – 80 кг

Габаритные размеры - 200 x 760 x 145 мм

Готовая продукция:
