Описание

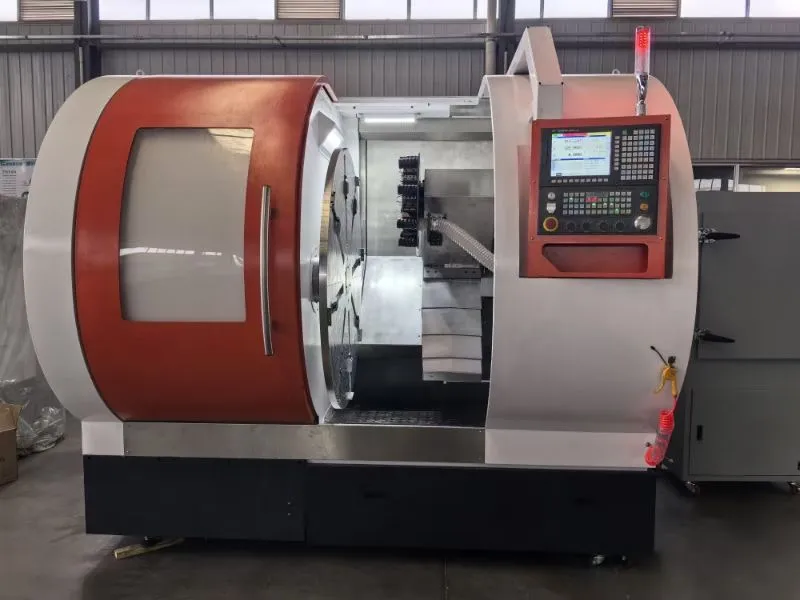

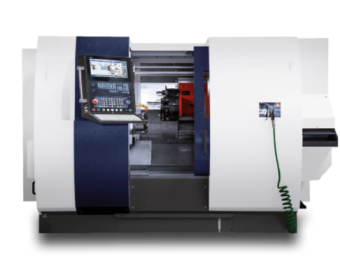

Токарный станок для изготовления уплотнений с ЧПУ, модель 800 мм, Siemens

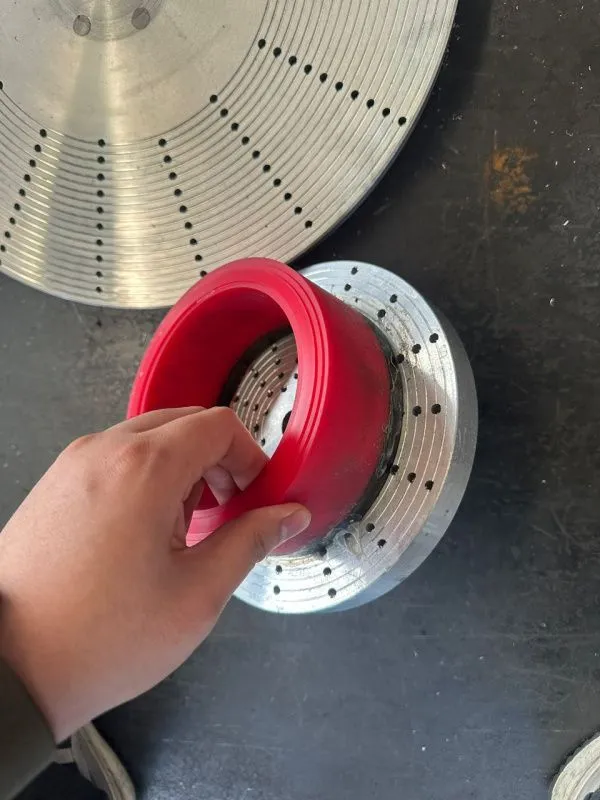

Представляем высокоточный токарный станок для производства уплотнительных колец, манжет, прокладок и сальников из резины и других эластомерных материалов. Модель с диаметром обработки над станиной 800 мм идеально подходит для серийного и штучного производства уплотнителей любых типов.
Стандартная комплектация:

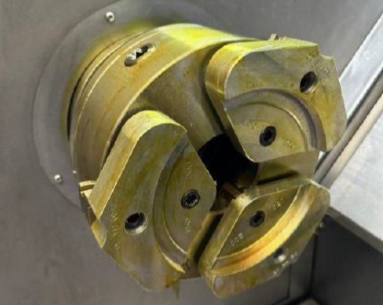

Гидравлический / ручной патрон
Револьверная головка VDI20 на 12 позиций

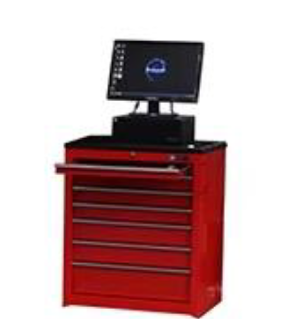

Программное обеспечение для автоматического изготовления уплотнений и компьютер (DMH и Seal Maker)
Пылесос 7,5 кВт
Комплект приспособлений и инструментов
Измельчитель стружки 0,75 кВт
|
Характеристика |
Значение |
|
Система управления |
Fanuc 0i-TF Plus ЧПУ |
|
Общая установленная мощность |
25 кВА |
|
Напряжение питания |
3×400 В +6% / -10%, 50 Гц (опционально: трансформатор для другого напряжения) |
|
Напряжение системы управления |
24 В |
|
Максимальный диаметр точения над станиной |
850 мм |
|
Максимальная длина заготовки |
250 мм |
|
Максимальный вес заготовки |
120 кг |
|
Диаметр стандартного 3-кулачкового патрона |
250 мм (макс. 3500 об/мин) |
|
Диаметр прутка (проходное отверстие) |
52 мм |
|
Фланец шпинделя |
A2-5 |
|
Отверстие шпинделя |
52 мм |
|
Мощность главного двигателя шпинделя |
11 кВт |
|
Диапазон частоты вращения шпинделя |
30–5000 об/мин |
|
Максимальный крутящий момент шпинделя |
180 Н·м |
|
Суппорт |
|
|
Ход по оси X |
420 мм |
|
Ход по оси Z |
650 мм |
|
Скорость быстрого перемещения по оси X |
20 м/мин |
|
Скорость быстрого перемещения по оси Z |
20 м/мин |
|
Револьверная головка |
|
|
Количество позиций |
12 |
|
Сечение резцедержателя |
VDI 20 |
|
Количество приводных инструментов |
12 |
|
Прочее |
|
|
Габаритные размеры (с упаковкой) |
Д × Ш × В = 2800 × 2000 × 2000 мм |
|
Объем бака для СОЖ |
501 л |
|
Вес станка |
3800 кг |
Области применения:
Производство уплотнительных колец для гидравлики и пневматики, манжет, сальников, прокладок и других резинотехнических изделий для автомобилестроения, промышленного оборудования, нефтегазовой отрасли и специального машиностроения.
