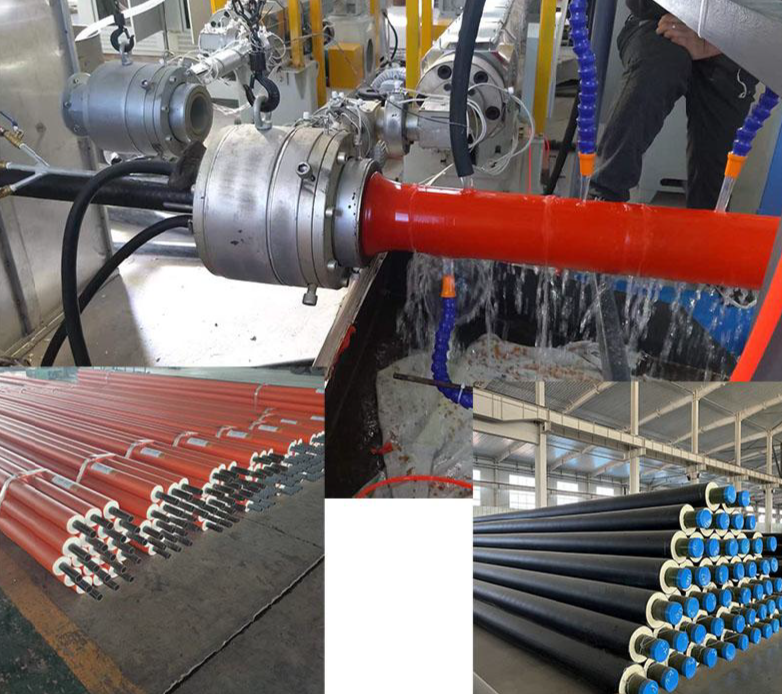

Линия производства изолированных труб (метод «один шаг»), модель для диаметров 32 – 273

Устройство вытяжки трубы

ШТ.

4

Пневматический привод

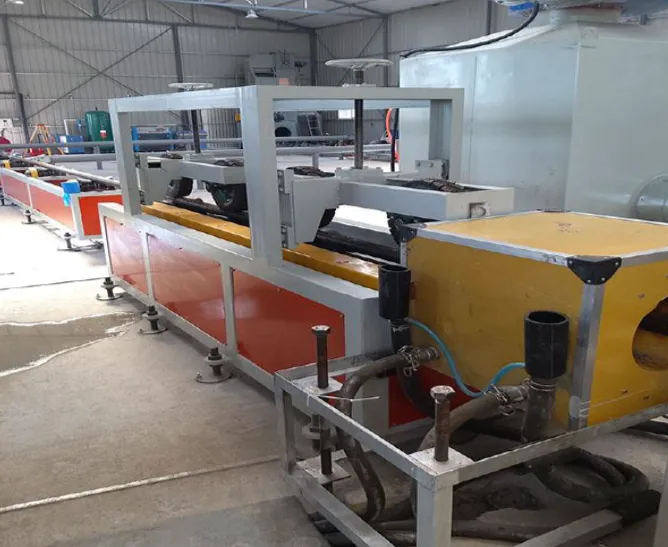

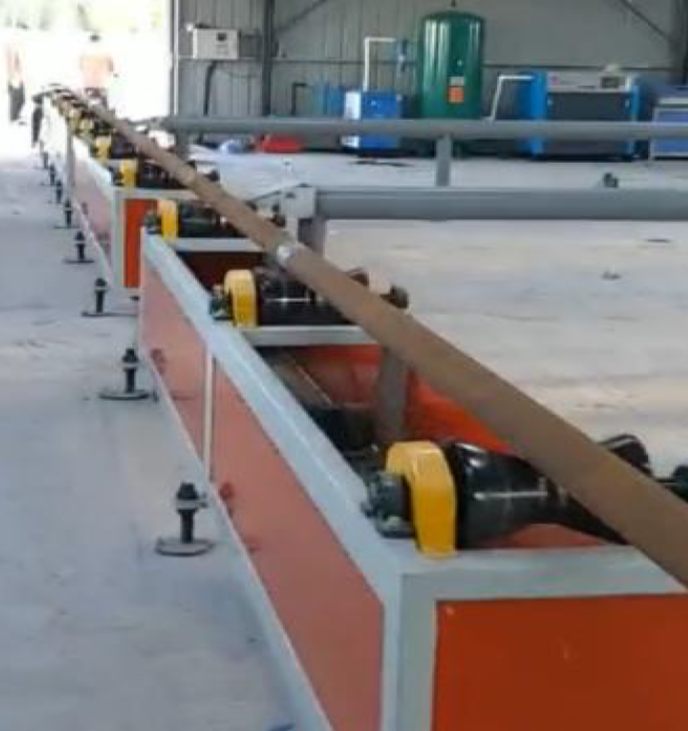

Линейный привод (тянущая линия)

КОМПЛ.

5

● Длина одной рамы: 5 м;
● Одноприводной привод с барабанным колесом поясного типа;
● Частотное регулирование скорости: 15 + 0,55 кВт

Подающее устройство усиленного типа

ШТ.

1

● Двигатель 4 кВт с частотным регулированием;
● Барабанное колесо с резиновым покрытием

Полностью автоматическая гидравлическая машина для коррекции отклонений

ШТ.

1

● Вихретокового типа с кольцом коррекции отклонений

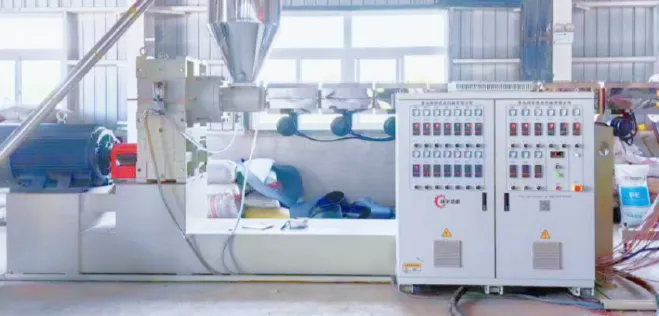

Экструдер SJ-120/30

ШТ.

1

● Двигатель 110 кВт с частотным регулированием;
● Редуктор типа 315 с твердозубой передачей;
● Производительность: 150–400 кг/ч

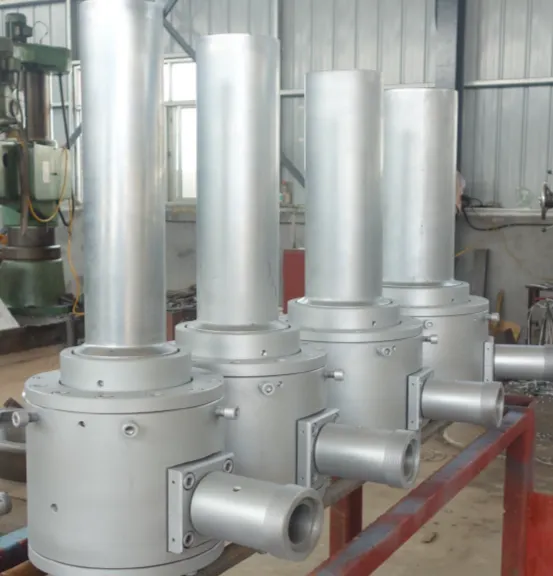

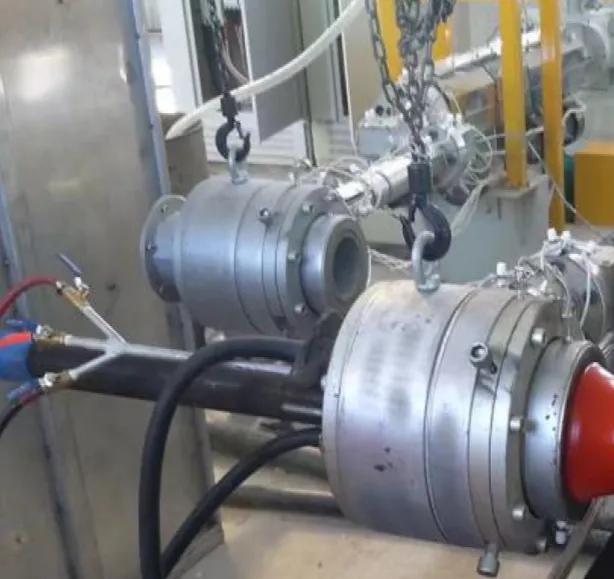

Экструзионная головка кругового нанесения (обертки)

ШТ.

5

● В комплекте с переходником и опорой головки;
● Подходит для диаметров стальных труб: 32, 50, 76, 89, 114, 133, 159, 219, 273 мм

Автоматическая сушильно-загрузочная машина

ШТ.

1

● Вакуумная система загрузки типа 400;
● Автоматическая сушка материала

Вакуумная калибровочная ванна для трубной оболочки

ШТ.

1

● Ванна имеет регулировку по вертикали, горизонтали (вперед/назад, влево/вправо);
● Изготовлена из листовой нержавеющей стали толщиной 5 мм;
● Арматура из нержавеющей стали 304;
● Длина ванны: 950 мм

Установка для вспенивания полиуретана (ППУ)

ШТ.

1

● Увеличенные баки для компонентов и насосы подачи: 2 шт.;
● Пропорциональный насос: 16 кг;
● Нагрев с постоянной температурой (термостатирование);
● Вспенивающий пистолет (заливочная головка): 5 комплектов

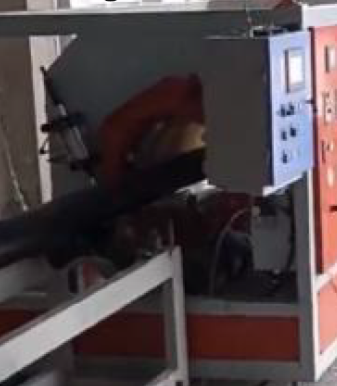

Планетарная пила для резки на линии (онлайн)

ШТ.

1

● Автоматическая трехлезвийная резка на линии

Контроль стыков стальных труб

ШТ.

1

● Онлайн-контроль позиционирования в связке с отрезной пилой;
● Микрокомпьютерное управление через сенсорный экран ПЛК

Контроль уровня жидкости черной оболочки

ШТ.

1

● Контроль через сенсорный экран ПЛК

Калибровочная втулка (для наружной оболочки)

ШТ.

20

Подходящая толщина стенки оболочки: 2–5 мм.
Диаметры: Ф90, 110, 125, 138, 142, 150, 155, 160, 175, 190, 200, 215, 225, 240, 250, 265, 285, 300, 315, 420 мм

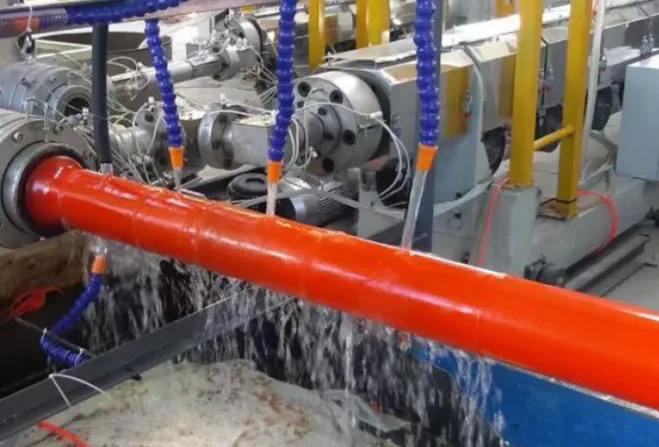

Система водяного охлаждения (спрей-охлаждение)

ШТ.

1

● Форсунки и опорная конструкция
