Описание

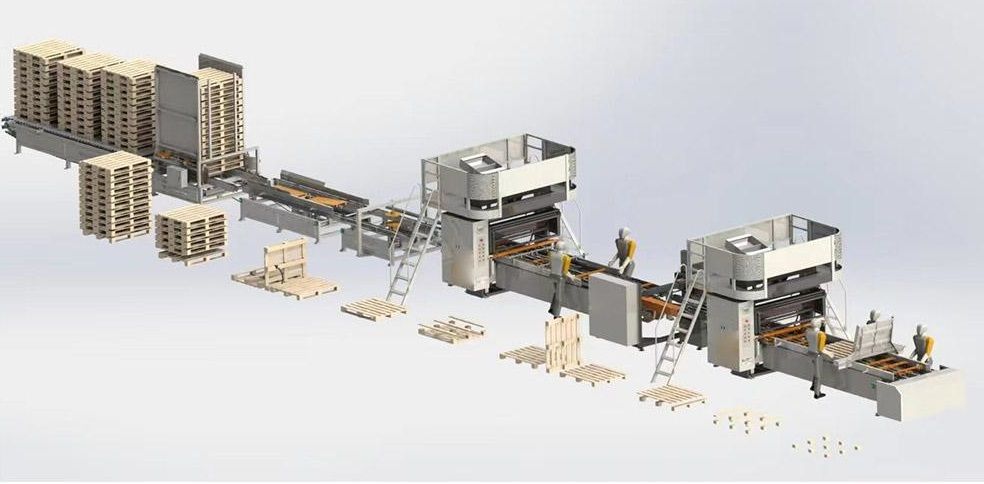

Состав линии:
1. Гидравлическое Прибивание европоддонов гвоздями: 2 комплекта
(Изготовление по чертежам деревянных поддонов)
2. Система автоматической подачи блоков 1 комплект
(Автоматического захвата деревянных блоков и подачи)
3. Машина для укладки на поддоны (гидравлическая) 1 комплект
(Само оборудование имеет высоту штабеля более 10 метров, количество лотков для штабелирования более 15).
4. Штабелирование (с системой дистанционного управления питанием) 1 комплект (может хранить 3 ~ 4 поддона).
5. Машина для горячего тиснения 1 комплект
6. Станок для резки под прямым углом 1 комплект (станка для резки под прямым углом).
7. Переворачивание на 180 °: 1 комплект (для поперечной укладки на поддоны).
Параметры
Напряжение 220В, 380В±10%, 50 Гц, 3-фазный
Гидравлическая станция марки Hydraulic (противоизносное гидравлическое масло № 46)
Мощность 100~130КВТ
Винтовой воздушный компрессор высокого давления (1мп/22 кВт)
Отклонение смещения ≤5 мм (без учета отклонения платы)
Стиль поддона ЕВРО Поддон (индивидуальные требования заказчика)
Диапазон высот 90 ~ 160 мм (индивидуальные требования заказчика)
Диапазон ширины 800 ~1400 мм (индивидуальные требования заказчика)
Длина: 800~1400 мм (индивидуальные требования заказчика)
Электрические компоненты:
Марка пневматического компонента AirTAC
ПЛК Siemens
Электроприборы Schneider、
Производительность составляет 125-150 шт / час (при условии работы 8 часов в день).
Необходимое количество работников: 5 человек.

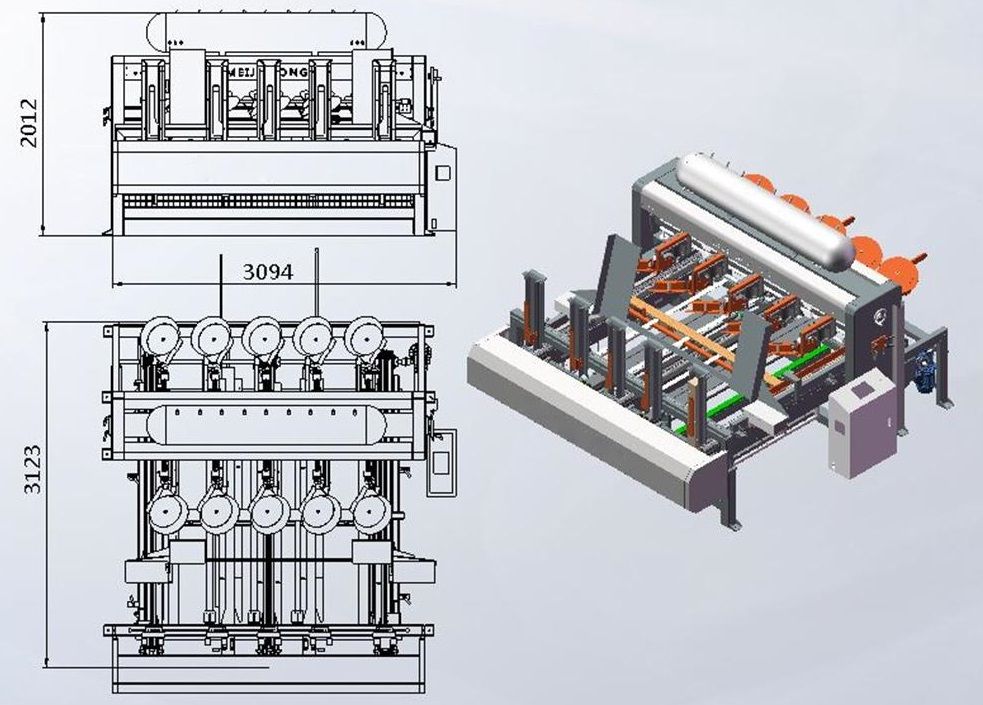

1、 Система Автоматической Подачи Блоков
Размер блоков 60-150мм
Мощность 8 кВт
Управляющий ПЛК
Система управления Siemens PLC
Способ работы 3094*3123*2012мм
Пневматический компонент Taiwan AirTAC
Количество рабочих 1 человек

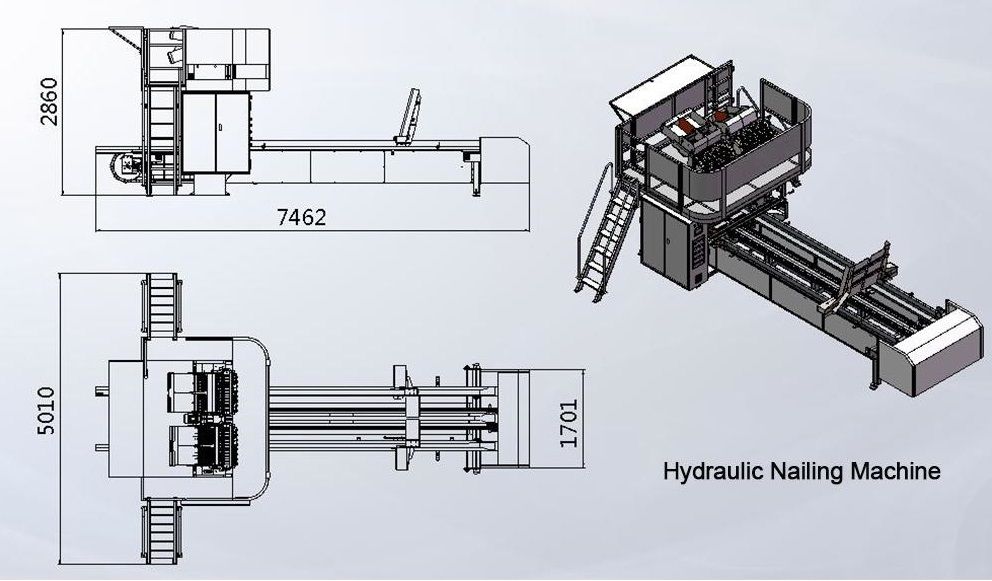

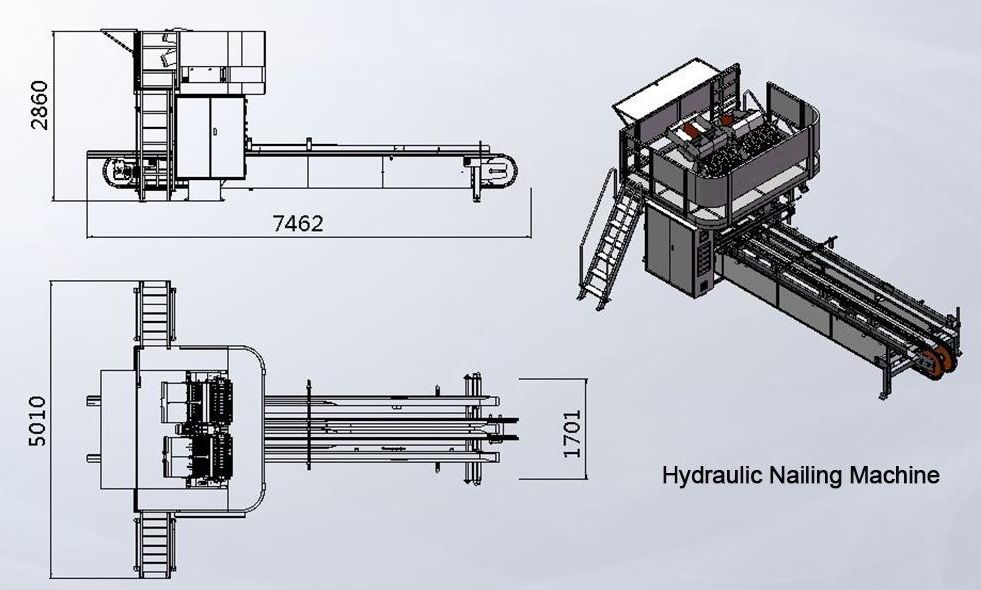

2、 Первая Гидравлическая Машина Для Забивания Гвоздей
Длина поддонов 800-1400мм
Ширина поддонов 800-1400мм
Размер зоны 7462*5010*2860 мм
Мощность 35 кВт
Время кругового забивания одиночного гвоздя 2,7с/мин
Работник 2 человека
Система управления Siemens
Пневматический компонент Taiwan AirTAC
Гвоздезабивной пистолет КОЛ-во 24шт
Длина гвоздя настраивается в соответствии с требованиями заказчика

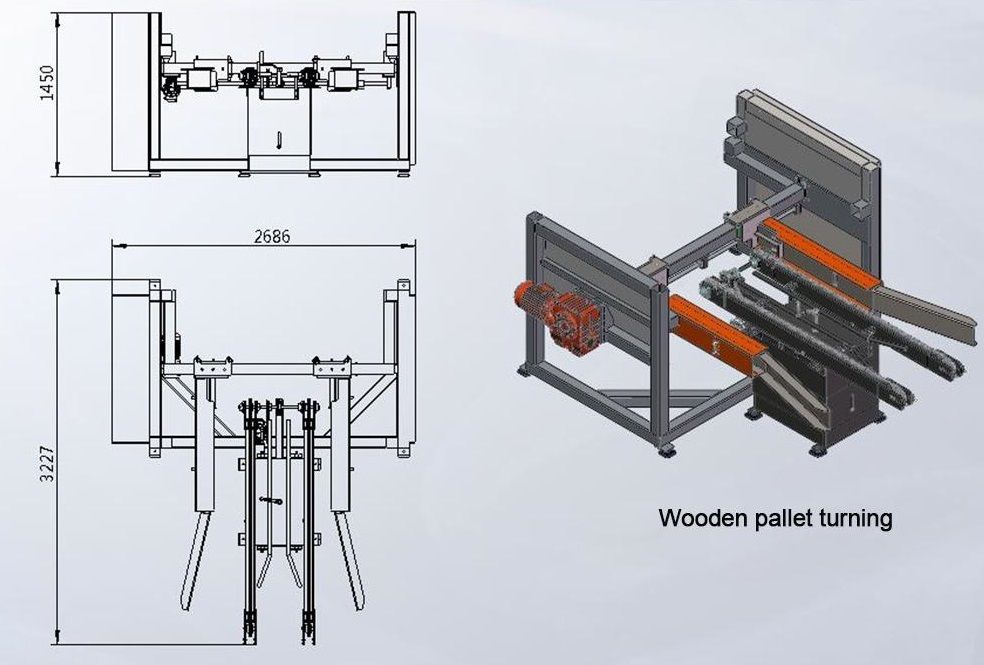

3、 Поворот деревянного поддона
Длина поддонов 800-1400мм
Ширина поддонов 800-1400мм
Размер зоны 3227*2686*1450 мм
Мощность 4 кВт
Производительность 4-7 шт/мини
Способ работы Автоматический
Пневматический компонент Taiwan AirTAC
4、 Вторая Гидравлическая Головка Для Забивания Гвоздей для Поддонов
Длина поддонов 800-1400мм
Ширина поддонов 800-1400мм
Размер зоны 7462*5010*2860 мм
Мощность 35 кВт
Время кругового забивания одиночного гвоздя 2,7с/мин
Работник 2 человека
Система управления Siemens PLC
Пневматический компонент Taiwan AirTAC
Гвоздезабивной пистолет КОЛ-во 24шт
Длина гвоздя настраивается в соответствии с требованиями заказчика

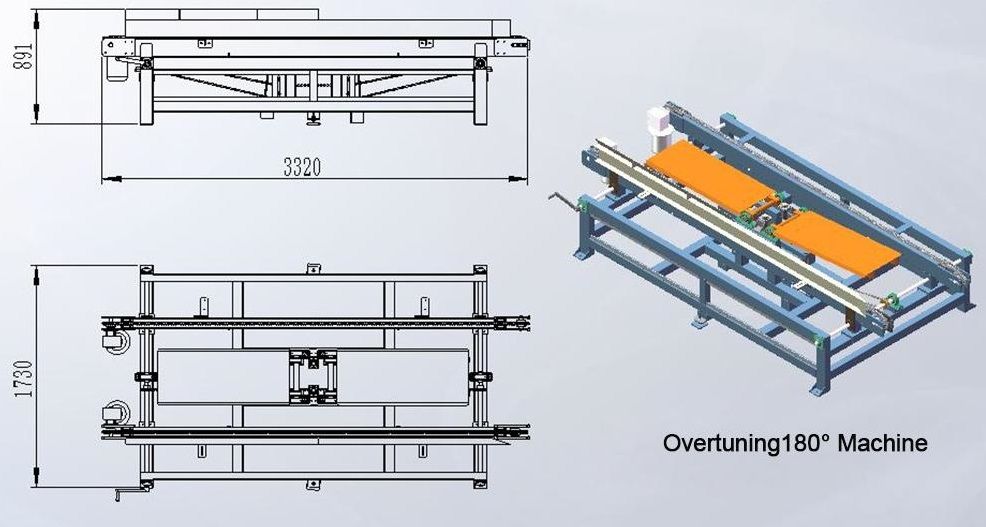

5、 Переворачивание на 180°
Длина поддона 800-1400мм
Ширина поддона 800-1400мм
Размер зоны 3320*1730*891 мм
Мощность 3 кВт
Производительность 4-7 л.с./мин
Способ работы Автоматический
Пневматический компонент Taiwan AirTAC

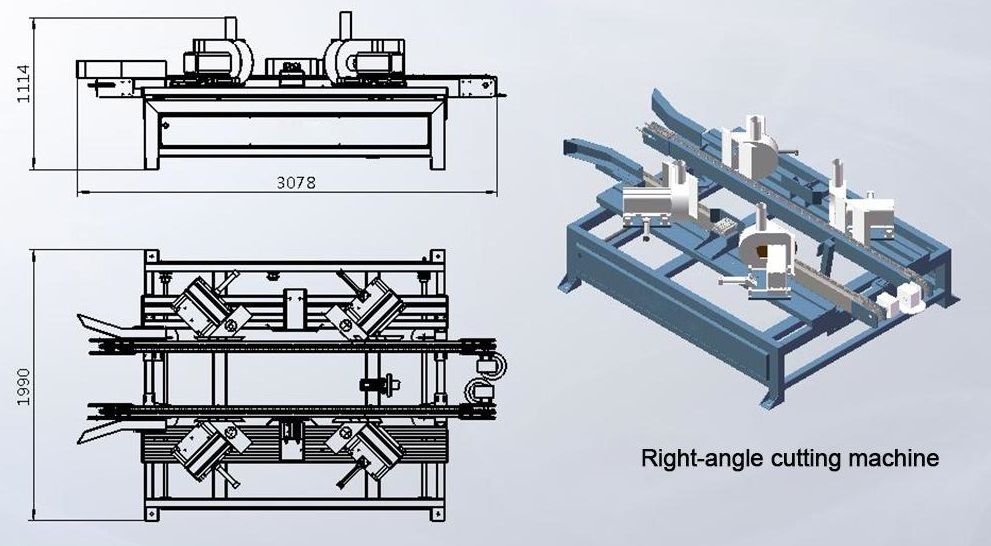

6、 Станок для резки под прямым углом
Длина поддона 800-1400мм
Ширина поддона 800-1400мм
Размер зоны 3078*1990*1200мм
Мощность 10 кВт
Производительность 4-7 л.с./мин
Способ работы Автоматический
Пневматический компонент Taiwan AirTAC

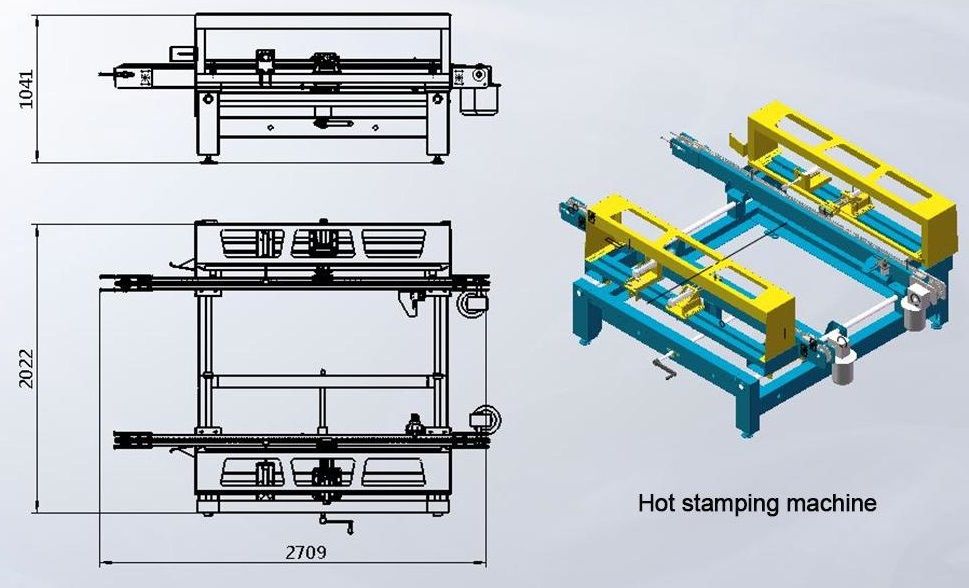

7、 Машина для Горячего Тиснения
Длина поддона 800-1400мм
Ширина поддона 800-1400мм
Размер зоны 2709*2022*1041 мм
Мощность 3 кВт
Производительность 4-6 л.с./мин
Способ работы Автоматический
Пневматический компонент Taiwan AirTAC
Примечание: Клиент должен предоставить свою собственную идентификацию методом горячего тиснения

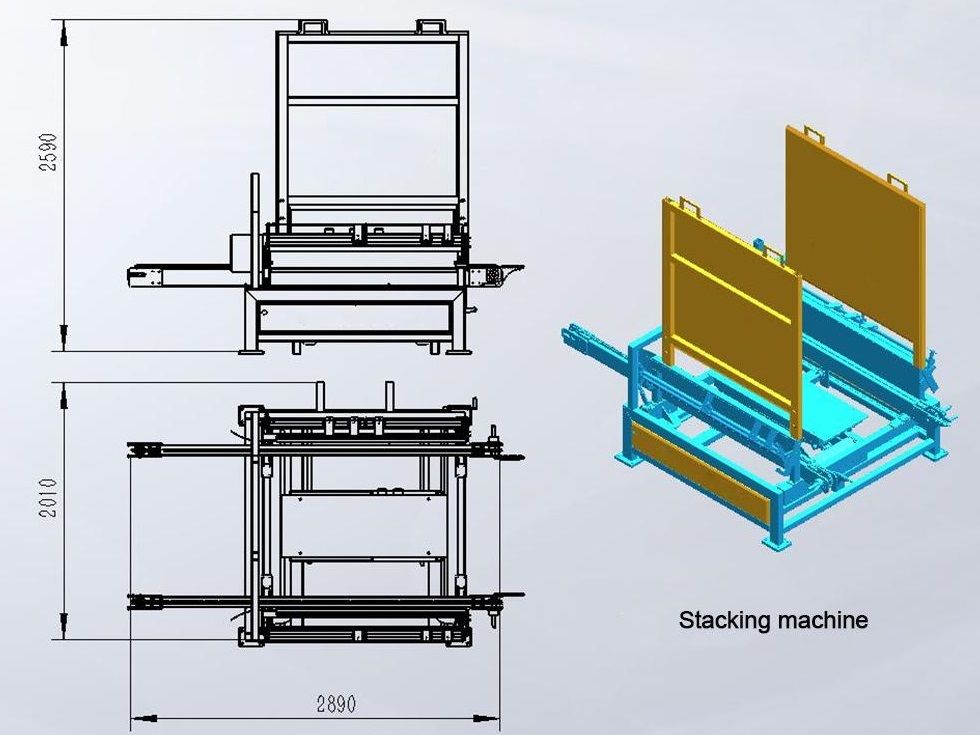

8、 Штабелирующая Машина
Длина поддона 800-1400мм
Ширина поддона 800-1400мм
Размер зоны 2890*2010*2590 мм
Мощность 6 кВт
Производительность 4-7 л.с./мин
Способ работы Автоматический
Пневматический компонент Taiwan AirTAC
9、Система Транспортировки Поддонов
Длина поддона 800-1400мм
Ширина поддона 800-1400мм
Размер зоны 4566*1860*723 мм
Мощность 2,2 кВт
Производительность 4-6 л.с./мин
Способ работы Автоматический/Ручной
В стоимость включены пуско-наладочные работы
ДОСТАВКА – 25 ДНЕЙ
СРОК ИЗГОТОВЛЕНИЯ – 155 ДНЕЙ
