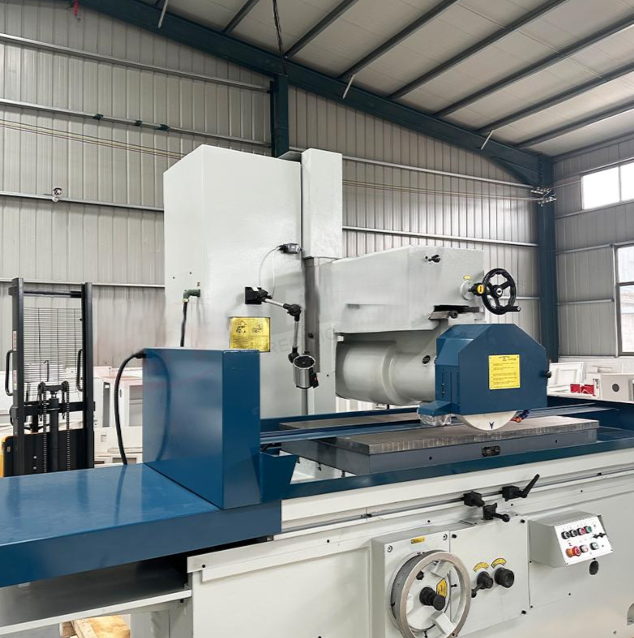

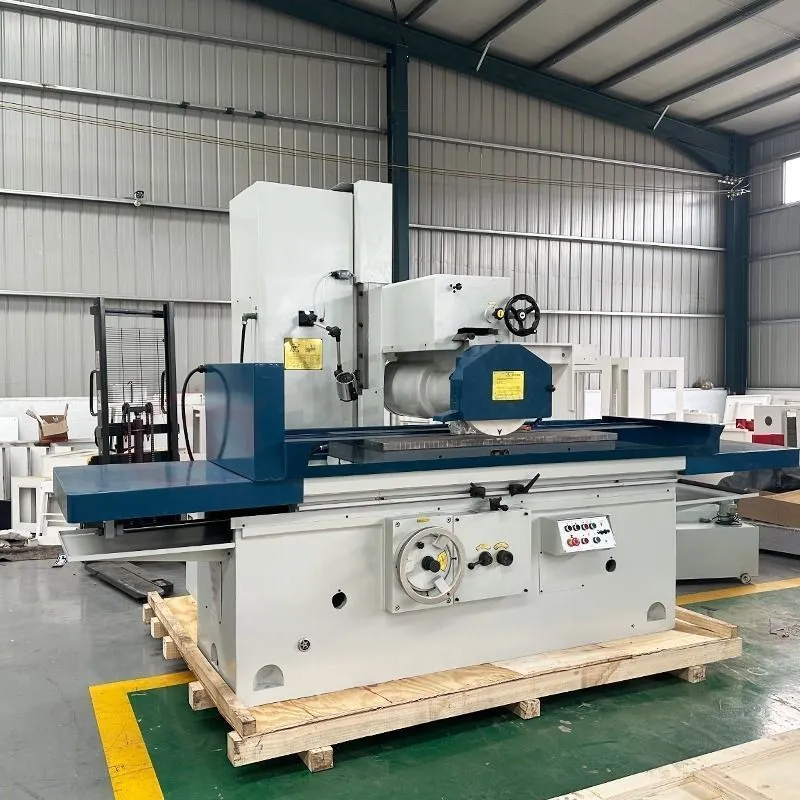

Шлифовальный станок с магнитным столом, модель NB-Z2

Шлифовальный станок с магнитным столом, модель NB-Z2

Плоскошлифовальный станок обеспечивает периферийное или боковое шлифование

заготовок с помощью шлифовального круга, а также возможность закрепления заготовки на рабочем столе или с помощью магнитного зажима.

Совместимые материалы включают сталь, чугун и цветные металлы. Продольное перемещение станка может осуществляться вручную.  В дополнение к ручной подаче, вертикальная ось шлифовальной головки оснащена электрическим механизмом быстрого подъема, который снижает нагрузку на оператора и повышает производительность.

            Как вертикальные, так и горизонтальные направляющие оснащены мягкими лентами с покрытием из ПТФЭ, что обеспечивает отличную износостойкость, низкое энергопотребление и высокую скорость отклика. Благодаря плавному движению, точному управлению, надежной работе и бесшумности этот станок особенно подходит для шлифования плоских металлических заготовок.

Технические характеристики:

Размер рабочего стола - 500 × 2000 мм

Макс. размер шлифования (Д×Ш×В) - 500 × 2000 × 600 мм

Продольное перемещение стола (гидравлика) - 200-2100 мм

Скорость стола (бесступенчатая) - 3-25 м/мин

Количество и ширина Т-образных пазов стола - 3 × 18 мм

Грузоподъемность стола (с магнитной плитой) - 1600 кг

Размер магнитной плиты - 500 × 2000 мм

Макс. поперечное перемещение шлифовальной бабки - 550 мм

Поперечная подача бабки (бесступ., непрерывная) - 0.8-3 мм/мин

Поперечная подача бабки (бесступ., прерывистая) - 3-25 мм/ход

Цена деления вертикального маховика - 0.01 мм

Вертикальная подача за оборот маховика - 0.5 мм

Размер шлифовального круга - 400 × 50 × 203 мм

Суммарная мощность электрооборудования - 20 КВА

Мощность двигателя шлифовального круга - 7.5 кВт

Скорость вращения шлифовального круга - 1440 об/мин

Параллельность обработанной поверхности к базовой  - 300:0.008 мм

Шероховатость обработанной поверхности - Ra 0.63 мкм

Габариты станка - 5500 × 1875 × 2400 мм

Вес станка - 6300 кг

   Комплектующие и оснастка станка:

№	Наименование	Характеристики	Кол-во	Примечания
1	Система охлаждения		1 компл.	Установлена на станке
2	Магнитная плита	Стандартная комплектация	1 шт.	Установлена на станке
3	Шлифовальный круг		1 шт.	Установлен на станке
4	Фланец для крепления круга		1 компл.	Установлен на станке
5	Параллельные подкладки (упоры)		3 шт.
6	Балансировочный вал		1 шт.
7	Балансировочная рама (опора)		1 шт.
8	Балансировочный груз		3 шт.	Установлены на фланце
9	Державка для алмазного карандаша (правка)		1 шт.

 Модель этого станка оснащена электромагнитным всасывающим столом, который использует магнитное притяжение для фиксации заготовки. Поэтому дополнительных зажимов и креплений он не требует.

В стоимость включены пуско-наладочные работы.
