Станок для полировки гнутых труб, модель ZC-8

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Профессиональное решение для безупречной финишной обработки гнутых и прямых труб из нержавеющей стали, меди, алюминия и других металлов. Наш станок обеспечивает автоматическую полировку и шлифовку с контролем качества для изделий сложной геометрии.

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

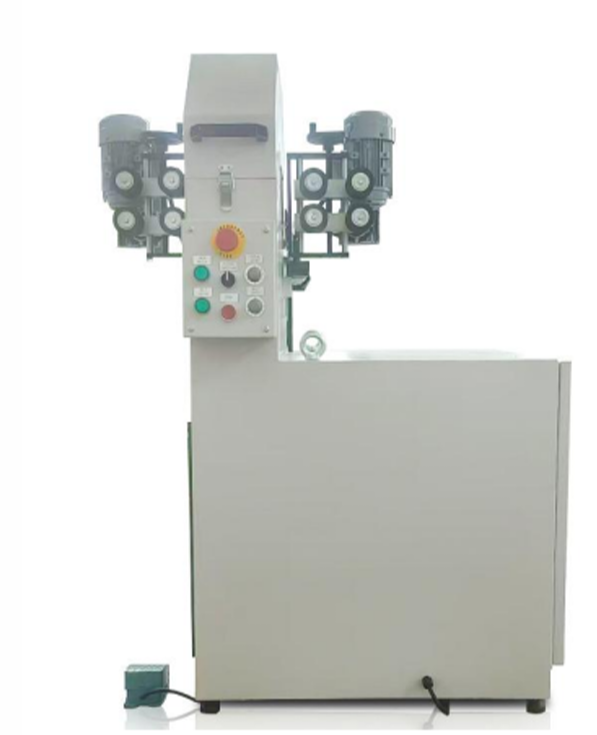

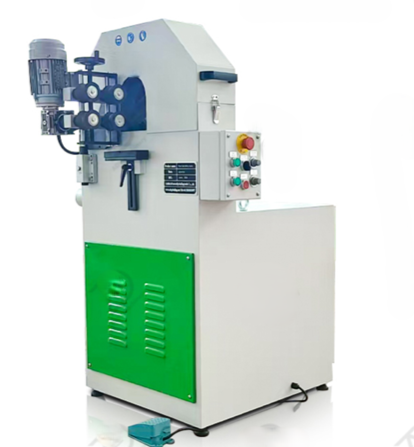

Станок для полировки гнутых труб, модель ZC-8

Описание:

1. Конструкция станка
(Включает механическую часть, электрическую систему управления, пневматическую часть)

1.1. Механическая часть состоит из одного комплекта полировальной системы. Полировальная система включает систему регулировки и шлифовальную головку.

1.2. Электрическая система управления состоит из шкафа управления и частотного преобразователя.

1.3. Пневматическая часть состоит из пневмоцилиндра и пневмораспределительной арматуры.

2. Принцип работы станка

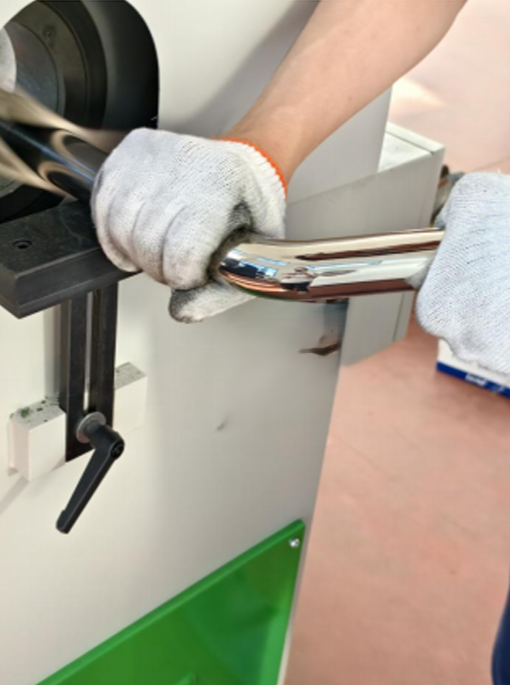

Обработка осуществляется за счет трения между поверхностью заготовки и шлифовальным кругом для снижения шероховатости поверхности.

3. Функция ручной настройки
Регулировка величины подачи шлифовальной головки.

4. Функция автоматического процесса

5. Основные компоненты и марки:

Компонент	Модель / Бренд
Электромагнитный тормозной двигатель (1 шт.)	Бренд: TECO
Двигатель абразивного узла (1 шт.)	Бренд: Siemens Beidе
Главный подшипник (2 шт.)	Бренд: NSK, (производство Япония)
Малые подшипники (несколько шт.)	Бренд: NSK (производство Япония)
Двигатель подачи 0,12 кВт + Червячный редуктор	2 комплекта
Частотный преобразователь (2 шт.)	Бренд: Delta (производство Тайвань)
Автоматический выключатель, контактор	Бренд: Schneider
Кнопки на панели управления	Бренд: Schneider, 24 В
Расходные материалы: Резиновый ролик, абразивная лента, резиновый подающий ролик, приводной ремень

6. Технические характеристики

Параметр	Значение
Допустимый диаметр трубы	Ø10 – Ø110 мм
Суммарная мощность двигателей	3,94 кВт
Мощность двигателя абразивного узла	2,2 кВт
Скорость вращения главного двигателя	1200–3300 об/мин
Скорость абразивной ленты	7,8–18 м/с
Мощность электромагнитного тормозного двигателя	1,5 кВт
Мощность двигателя системы подачи	2 x 0,12 кВт
Скорость вращения двигателя подачи	6–30 об/мин
Скорость подачи	0,7–4 м/мин
Размер абразивных лент	940 x 50 мм
Электропитание	380 В, 50 Гц (может быть изменено)
