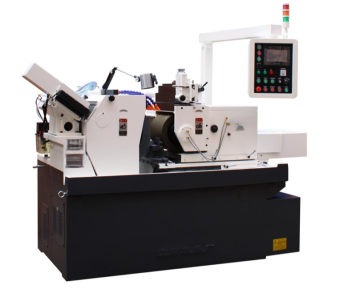

Бесцентрово-шлифовальный станок, диаметр шлифования 5-80 мм, модель G-80

Бесцентрово-шлифовальный станок, диаметр шлифования 5-80 мм, модель G-80

◆ Механизм станка оснащен входным редуктором, шариковинтовой передачей и серводвигателем подачи.
◆ Конструкция механизма подачи выполнена на базе двойных V-образных закаленных направляющих и шариковинтовой пары либо импортных линейных направляющих и шариковинтовой пары с импортным серводвигателем. В зависимости от различных требований к изделию заказчика, позволяет обрабатывать несколько ступеней, дуги, прямолинейные участки. Программа автоматически задает размеры и одновременно производит их компенсацию. Точность правки алмазным карандашом может достигать 0,001 мм. Высокая точность, стабильные характеристики.
◆ Система ЧПУ использует управление через человеко-машинный интерфейс, простое в эксплуатации, эргономичное.
◆ Компоновка станка выполнена по схеме одностороннего перемещения суппорта направляющего круга.
◆ Шпиндель шлифовального круга выполнен по консольной, выносной конструкции.
◆ Ось направляющего круга имеет конструкцию на двух опорах с роликовыми подшипниками, что обеспечивает высокую точность вращения и хорошую жесткость при резании.
◆ Привод направляющего круга использует двигатель с частотным регулированием и частотный преобразователь для обеспечения бесступенчатого регулирования скорости.
◆ Система охлаждения оборудована магнитным сепаратором.

Основные характеристики и технические параметры

1.     Диаметр шлифования: 5–80 мм

2.     Диаметр при врезном шлифовании: 5–80 мм

3.     Длина шлифования (при сквозном): 200 мм

4.     Длина при врезном шлифовании: 250 мм

5.     Угол поворота направляющего круга:

В вертикальной плоскости: от -2° до +5°

В горизонтальной плоскости: от 0° до +3°

6.     Высота центров (расстояние от линии центров шлифовального и направляющего кругов до поверхности станины): 210 мм

7.     Точность обработки (при использовании стандартного контрольного валика):

Круглость: 1,5 мкм

Цилиндричность: 3,0 мкм

Шероховатость: 0,2 мкм (при использовании стандартного круга; для особой чистоты требуется специальная обработка)

8.     Типоразмеры кругов:

Шлифовальный круг: P SA 500×250×305 (Ø500×250×Ø305)

Направляющий круг: P SA 300×250×127 (Ø300×250×Ø127)

9.     Скорость вращения:

Шлифовального круга: 1300 об/мин

Направляющего круга: 5–250 об/мин (регулируемая)

Направляющего круга при правке: 300 об/мин

10. Расстояние между центрами кругов:

Максимальное: 510 мм

Минимальное: 305 мм

11. Суммарная мощность станка: 19,2 кВт

12. Масса станка: 3650 кг

13. Габаритные размеры станка (Д×Ш×В): 1940 × 1630 × 1500 мм

Конфигурация:
