Высокоскоростная многофункциональная экструзионная линия для производства LED лент, модель DRFL100

Высокоскоростная многофункциональная экструзионная линия для производства LED лент, модель DRFL100

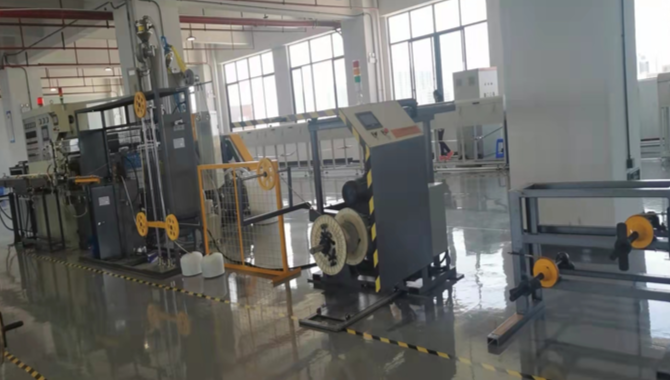

Габариты установки оборудования составляют 25-30 метров в длину и 4,8 метра в ширину. Проектная мощность оборудования — 48 кВт / 380 В / 50 Гц (на рисунке изображены две производственные линии, одна из которых — планируемая). Для одной производственной линии требуется 20 кубических метров сжатого воздуха в час и 5 кубических метров циркуляционной воды в час.

Оборудование способно производить безсвинцовые ленты одноступенчатым формованием и проводящие ленты двухступенчатым формованием. 1 комплект установок работает совместно с минимальной производительностью 5000–14000 метров за 10 часов или более. Может использоваться для производства различных типов продукции путём замены форм.

1.     Установка может производить ПВХ световые ленты, прозрачные и гибкие неоновые ленты. Управление через PLC с человеко-машинным интерфейсом.

2.     Диапазон производимой продукции: Диаметр трубы/профиля: 3–50 мм.

3.     Проектная мощность всей производственной линии: 380В / 50Гц, 35–50 кВт. Требования к площади: рекомендуется длина от 30 метров, ширина более 5 метров. При недостатке площади возможна адаптация под конкретную планировку.

4.     Требуется 1 оператор. После настройки экструдера и форм, оператор осуществляет контроль процесса, мониторинг и смену материала.

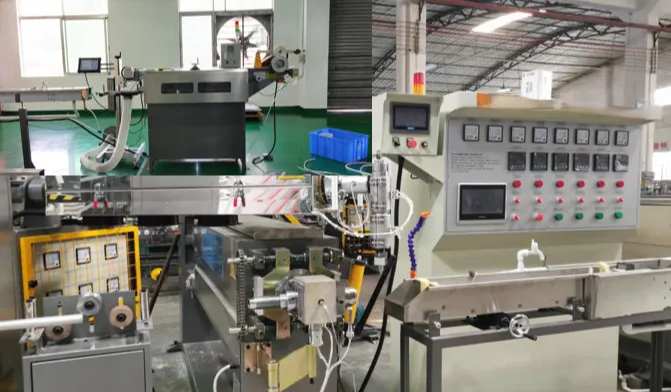

5.     Настоящий перечень включает одну двухмашинную двухцветную линию непрерывной экструзии ПВХ, а также сопутствующее вспомогательное оборудование.

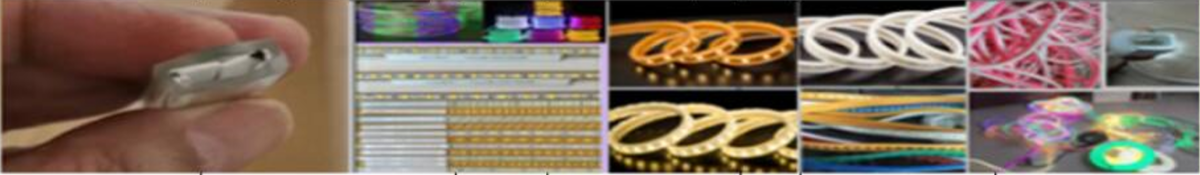

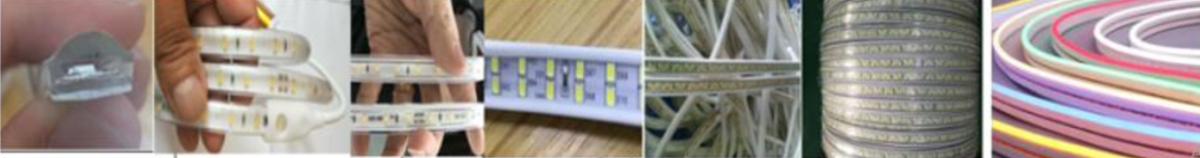

Образец ленты с токопроводящими жилами

Изображение светящейся ленты с металлическими жилами (процесс 2-этапной экструзионной формовки)

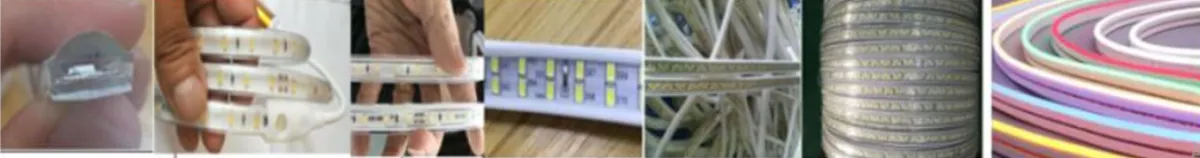

Образец ленты без токопроводящих жил

Изображение светящейся ленты без металлических жил (процесс 1-этапной экструзионной формовки)

Описание:

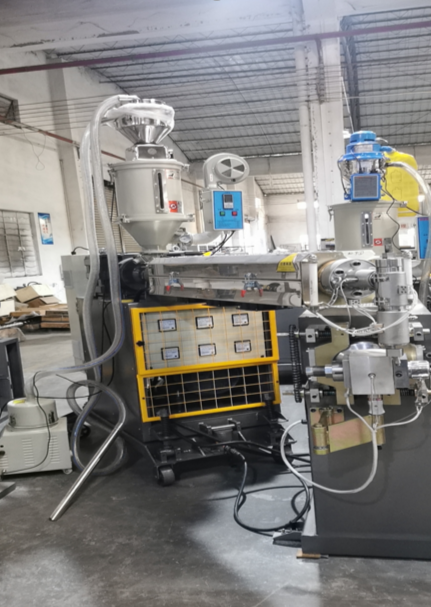

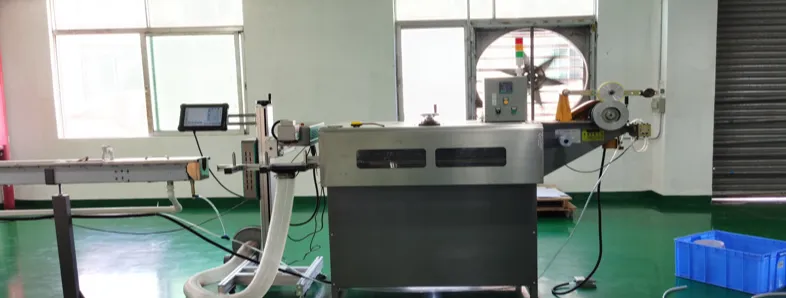

1) Одноцветная ПВХ оплётка для светодиодного светящегося шнура. Высокопроизводительный интеллектуальный агрегат с PLC-интерфейсом, совместимый с многофункциональными процессами: 2-этапная экструзия с токопроводящей жилой и одноэтапная бесконтактная экструзия.

Применение: предназначен для экструзии прозрачного ПВХ светодиодного светящегося шнура.

Максимальная проектная мощность: 35 кВт, напряжение 380 В, 50 Гц.

Высокопроизводительная модель.

Производительность модели: 6000–8000 м / 10 часов.

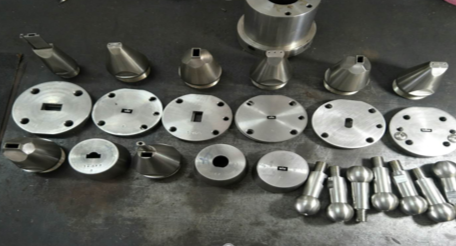

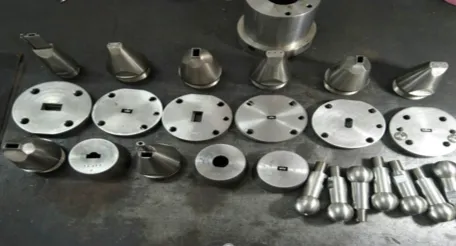

Может использоваться для производства различных типов продукции путём замены форм.

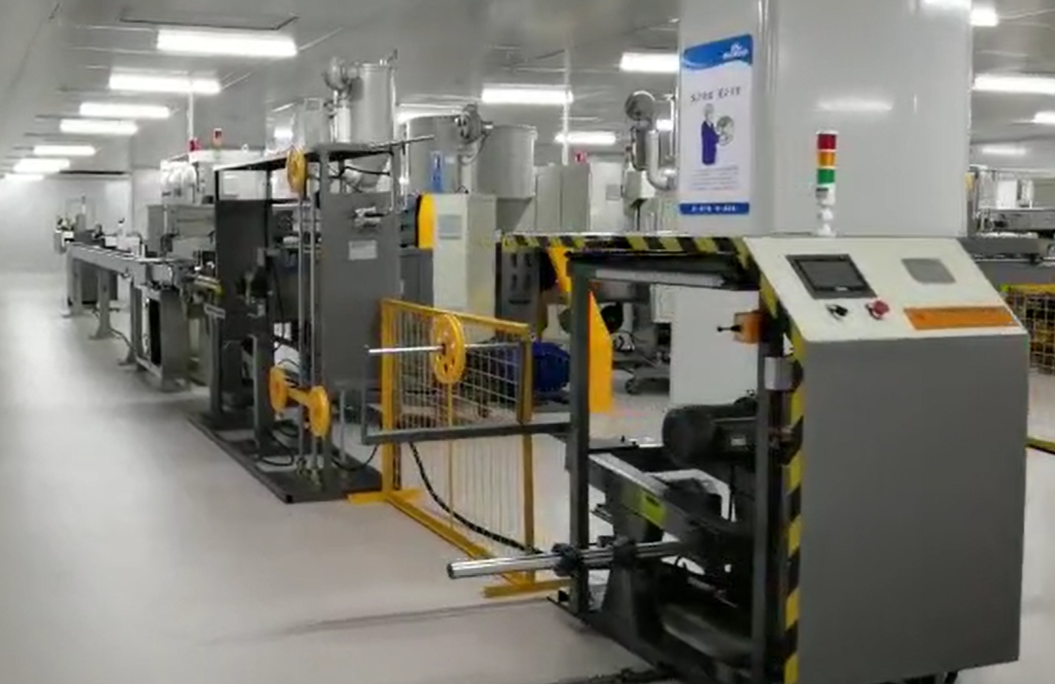

2) Двухцветная ПВХ оплётка для светодиодного светящегося шнура. Высокопроизводительный интеллектуальный агрегат с PLC человеко-машинным интерфейсом, совместимый с многофункциональными процессами: 2-этапная экструзия с токопроводящей жилой и одноэтапная бесконтактная экструзия, используется в комплекте с мобильным вспомогательным экструдером.

Применение: предназначен для экструзии двухцветного ПВХ и смесевой экструзии — светодиодного светящегося шнура.
Максимальная проектная мощность: 18 кВт, напряжение 380 В, 50 Гц.
Высокопроизводительная модель.
Производительность модели: 6000–8000 м / 10 часов.
Может использоваться для производства различных типов продукции путём замены форм.

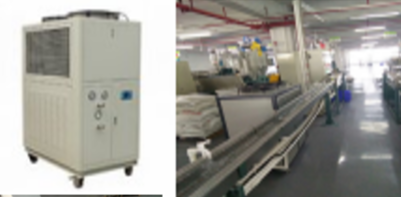

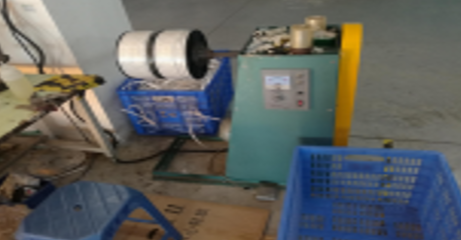

Дополнительное оборудование:

В стоимость включены пуско-наладочные работы.
