Описание
Комплектация:
Цепной ковшовый земснаряд производительностью 100 м³/ч, глубина добычи 12 м, включая один основной кабель

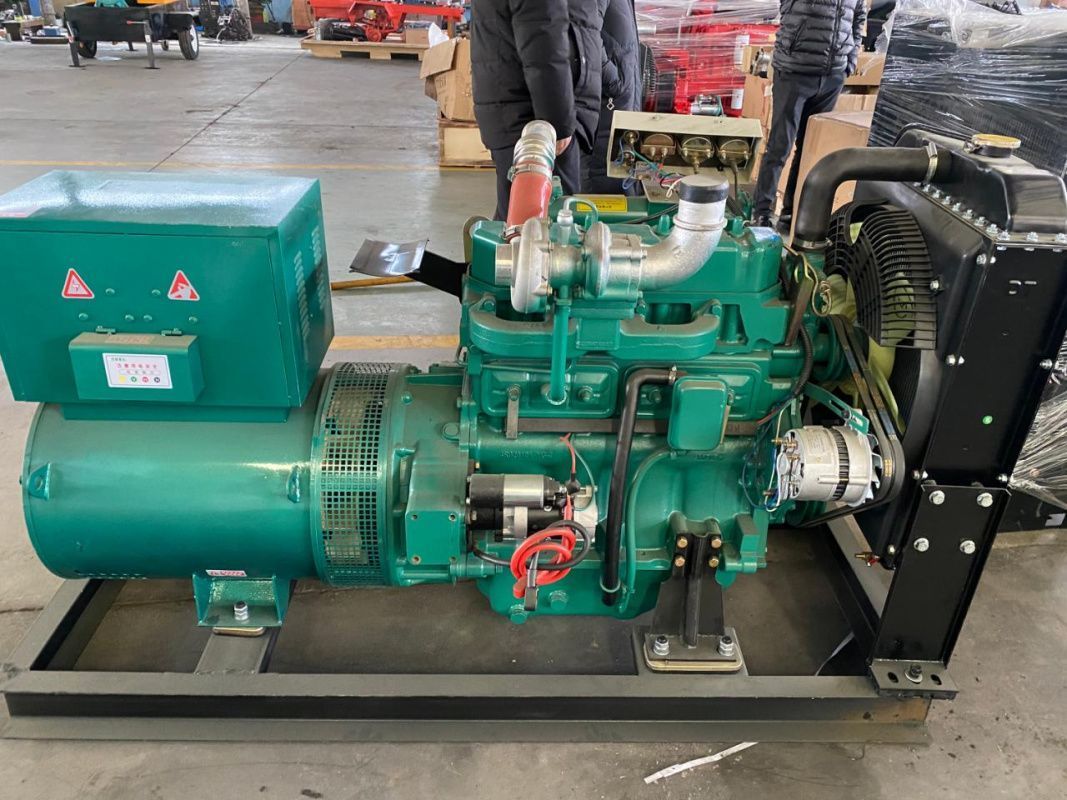

Генераторный комплект, мощность: 250 кВт, без пылезащитного кожуха

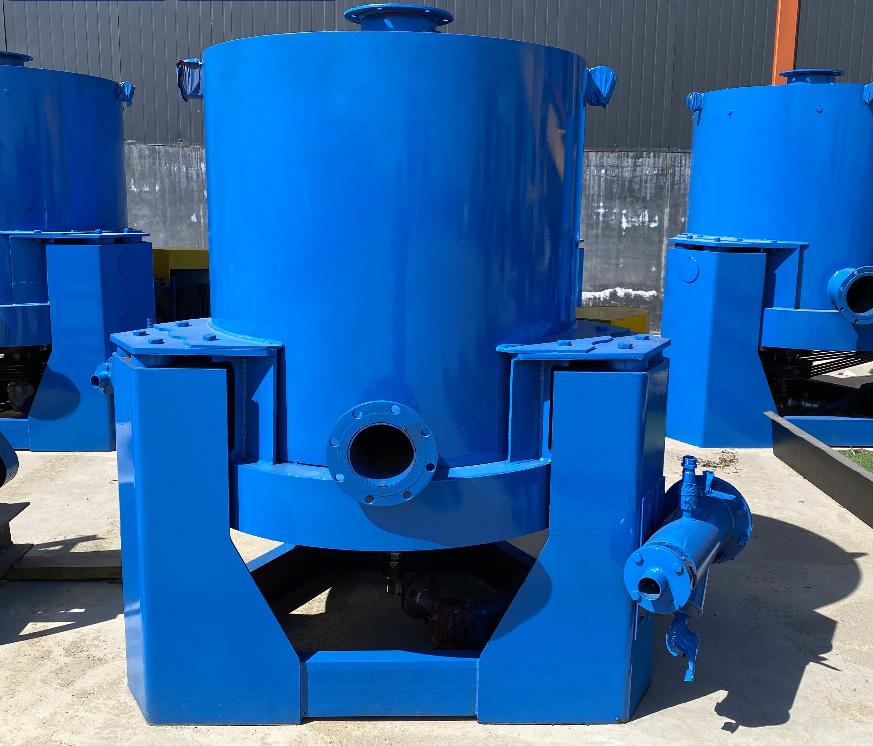

Золотоуловитель, производительность 80–100 т/ч, мощность 18.5 кВт. 2 шт.
Конвейерная лента, длина/ширина 5000 × 600 мм, с двигателем 4 кВт

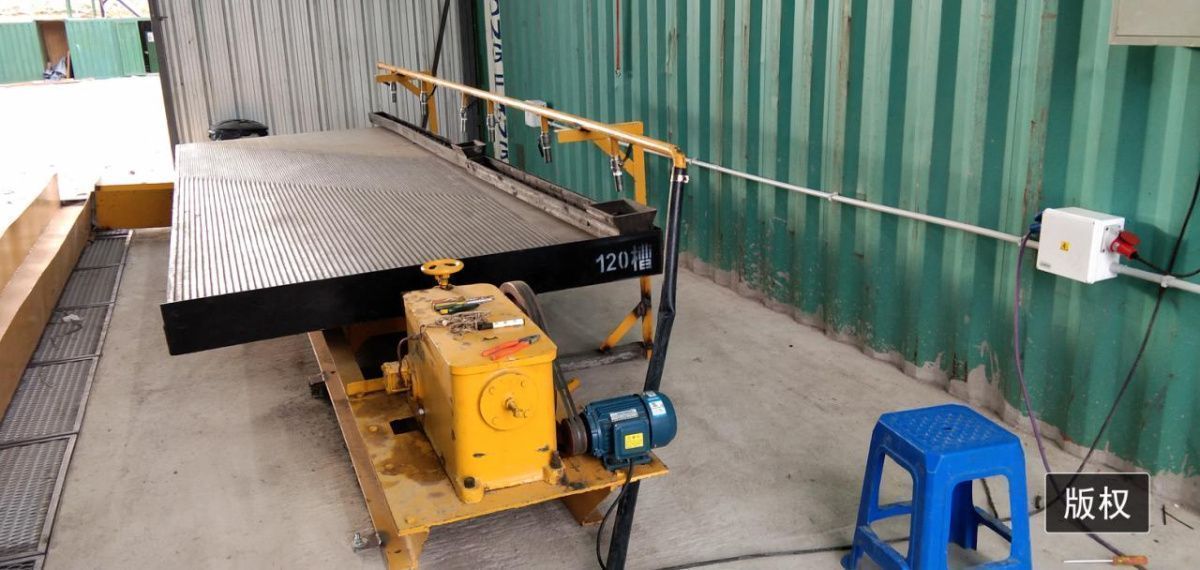

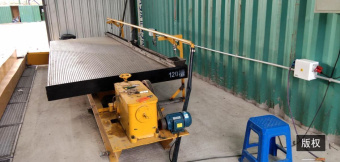

Концентрационный стол
Рабочая производительность: 1–1.2 т/ч
Мощность: 1.1 кВт
длина 4.5 м

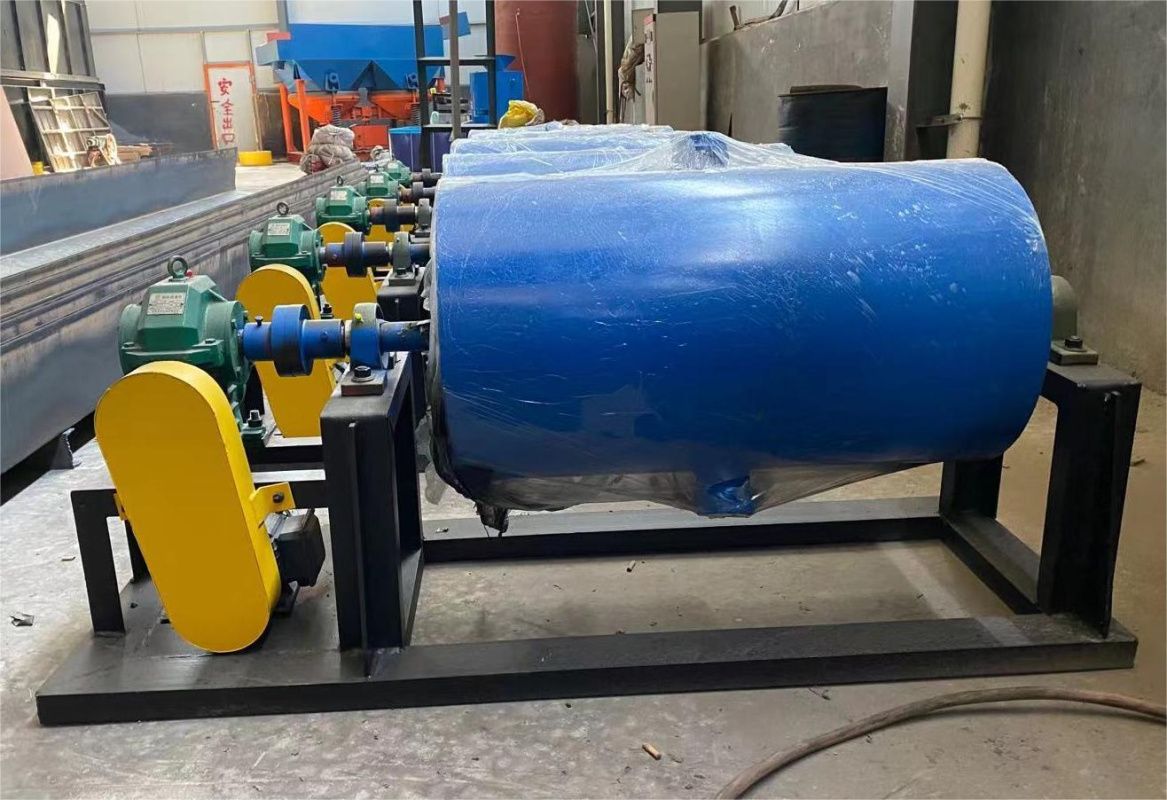

Амальгаматор ртути
Рабочая производительность: 150–200 кг
Мощность: 1.1 кВт
Печь для золота
Объём плавки: 1–2 кг за один раз
Время плавки: 5 мин на тигель
Мощность: 15 кВт
Дистиллятор-реторта
Габаритные размеры: 800 × 400 мм
Емкость: 2500 мл
Запасные части для ковшового земснаряда на 12 месяцев:
Масляное уплотнение 3 компл.
Подшипник приводного колеса 1 компл.
Муфта приводного колеса 1 компл.
Шкив + подшипник + втулка 3 компл.
Тормоз лебёдки 3 компл.
Тормозная лента 3 компл.
Винт 1 компл.
Клиновой ремень 2 компл.
Цепь 10 шт.
Цепь ковша 5 шт.
Палец. Для всех ковшей 1 компл. (150 шт.)
Большая прокладка, для насоса 4 компл.
Муфта насоса 4 компл.
Набивка 20 м
Водозаборная головка 2 шт.
Водяная труба 1 компл.
Шаровой клапан 2 компл.
Электрический выключатель 1 компл.
Сетчатый экран для барабанного грохота 2 компл.
Опорное колесо 1 компл. (2 шт.)
Подшипник опорного колеса 1 компл.
Подшипник сетчатого экрана 2 шт.
Описание:

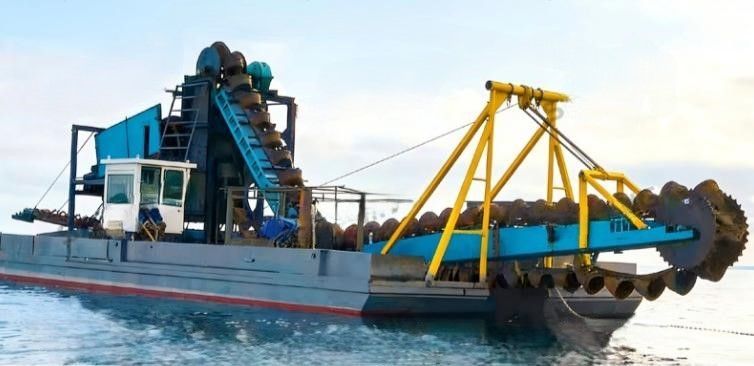

Цепной ковшовый земснаряд
Земснаряд используется для добычи песка и золота в руслах рек. Он извлекает песок со дна реки с помощью черпаков, транспортирует его на барабанный грохот для просеивания, крупные камни удаляются, а мелкие россыпи золота направляются в шлюзы для золотодобычи, расположенные по обеим сторонам корпуса.
Современный золотодобывающий земснаряд представляет собой единую установку, объединяющую процессы добычи, просеивания, извлечения золота и транспортировки хвостов. Отличается простотой эксплуатации, низким энергопотреблением, минимальными затратами на обслуживание и подходит для различных операций по добыче россыпного золота в речных условиях. Степень извлечения золотых частиц высокая.
Эксплуатационные характеристики
Максимальная рабочая производительность 150 т/ч (100 м³/ч)
Максимальная глубина добычи 12 м
Общая рабочая мощность 250 кВт
Максимальный размер добываемого материала 350 мм
Расход воды 300 м³/ч
Общая длина земснаряда 32.5 м
Корпус земснаряда: Две группы понтонов соединены рамой для образования единого корпуса. Служит для поддержки горнодобывающего, просеивающего и золотодобывающего оборудования, плавающего на поверхности реки.
Длина понтона 27.5 м
Ширина 2.0 м
Высота 1.1 м
Материал:
Материал днища 5 мм Q235 (с усилением днища)
Материал бортовой обшивки 5 мм Q235
Палуба 4 мм Q235 (с усилением днища)
Устройство добычи
Основная конструкция 1500 × 1100 × 6000 мм, швеллер 16#
Транспортирующая стрела над водой 8500 × 1400 × 500 мм, швеллер 16 мм
Транспортирующая стрела под водой 16500 × 1300 × 600 мм, швеллер 16 мм
Ковш
Количество 72 шт.
Объём 0.12 м³/шт., можно модернизировать до 0.172 м³/шт.
Размер ковша 800 × 500 × 350 мм; можно модернизировать до 800 × 500 × 430 мм (ковш круглого типа)
Цепь
Количество 144 шт.
Размеры 700 мм (В) × 120 мм (Ш) × 35 мм (Толщина)
Материал: Высокомарганцовистое стальное литьё
Палец 120 × 40 мм
Главное приводное колесо
Размеры 1050 × 1200 мм
Диаметр оси 150 мм; можно модернизировать до 200 мм
Тип: Четырёхугольные колёса
Толщина 20 мм
Копающее колесо
Размеры1050 × 1300 мм
Мощность 37 кВт; можно модернизировать до 45 кВт класса 6
Диаметр оси 130 мм
Тип: Пятиугольные колёса
Центробежный насос
Расход воды 317 м³/ч
Напор 28 м
Мощность 37 кВт
Главная якорная лебёдка
Мощность 11 кВт
Стальной трос (диаметр/длина) 24 мм / 100 м
Лебедка для стрелы
Мощность: Обеспечивается дизельным двигателем, 15 кВт
Стальной трос (диаметр/длина) 18 мм / 120 м
Поворотная лебёдка
Мощность 3 кВт
Редуктор JZQ250
Стальной трос (диаметр/длина) 12 мм / 60 м
Просеивающее устройство
Общий размер 3500 × 1600 мм
Размер ячеек 6 мм
Мощность 11 кВт
Основная функция — отделять частицы руды крупнее 0.5 см и направлять их в центрифугу, а частицы размером 2 см — в шлюз для золота, чтобы руда, поступающая в канал сбора золота, соответствовала необходимым требованиям. Отличается равномерным просеиванием и низким уровнем износа.
Угол наклона 30°
Стационарный шлюз с золотоулавливающим ковриком
Размер 6-S
Модель деки LY(S)
Размер поверхности деки (мм) 4500 × 18050 × 1560
Площадь обогащения (м³) 7.67
Размер загрузки (мм):
Крупный песок 2–0.5
Мелкий песок 0.5–0.074
Пульпа 0.074–0.037
Плотность загрузки (%) 10–30
Производительность (т/ч)
Крупный песок 1–2.5
Мелкий песок 0.8–1.2
Пульпа 0.3–0.9
Расход воды (т/ч) 0.4–1.8
Ход (мм) 10–30
Частота хода (раз/мин) 210–360
Поперечный уклон (градус) 0°–10°
Мощность (кВт) 1.1
Скорость вращения 1400
Размеры (мм) 5630 × 1850 × 900
