Рефрижераторный осушитель сжатого воздуха, модель 27 м³/мин

Рефрижераторный осушитель сжатого воздуха, модель 27 м³/мин

Промышленный рефрижераторный осушитель предназначен для эффективного удаления влаги из сжатого воздуха в пневмолиниях, компрессорных станциях и производственных цехах.

Технические параметры:

Номинальный расход воздуха: 27 м³/мин

Номинальное рабочее давление: 7 бар (изб.)

Максимальное рабочее давление: 15 бар (изб.)

Перепад давления воздуха: 0,17 бар

Номинальная температура воздуха на входе: 38 °C

Номинальная температура окружающей среды: 38 °C

Точка росы: от +3 до +10 °C

Присоединение воздуха: Rc 3"

Тип хладагента: R407C

Электропитание: 380–400 В / 3 фазы / 50 Гц

Уровень шума: < 75 дБ(А)

Габаритные размеры (Д × Ш × В): 818 × 1153 × 1612 мм

Мощность: 5,35 кВт

Вес нетто: 250 кг

Как работает рефрижераторный осушитель? Экономия энергии и снижение затрат

Рефрижераторные осушители обеспечивают стабильную точку росы под давлением (например, +3 °C) благодаря эффективным холодильным циклам и технологии теплообмена. Их исключительная энергоэффективная конструкция напрямую приводит к снижению эксплуатационных расходов.

Обеспечение высокого качества и экологической ответственности

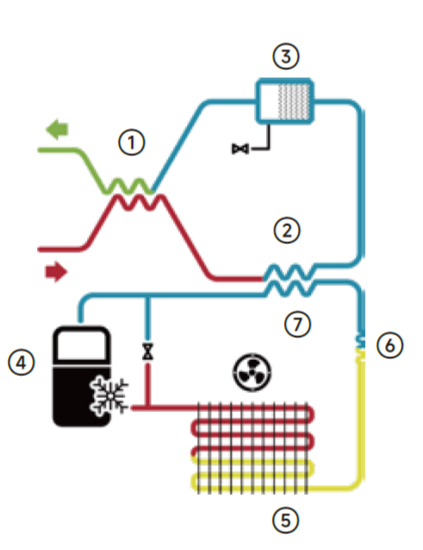

1.     Контур воздуха

2.     Контур хладагента

Качество воздуха напрямую влияет на качество конечного продукта. Независимо от того, контактирует ли воздух непосредственно с продуктом (например, при упаковке пищевых продуктов и фармацевтических препаратов) или служит в качестве управляющей силы, сухой и чистый воздух является краеугольным камнем высококачественного производства.

Рефрижераторный осушитель воздуха работает на принципах термодинамики и теплообмена для удаления влаги из сжатого воздуха. Его рабочий процесс можно разделить на два основных взаимосвязанных контура: контур воздуха и контур хладагента.

Контур воздуха

1.     Осушитель предварительного охлаждения (Pre-cooler): Теплообменник «воздух-воздух» выполняет функцию предварительного охладителя. Он предварительно охлаждает горячий насыщенный поступающий воздух, передавая тепло холодному воздуху, возвращающемуся от влагоотделителя.

2.     Испаритель (Evaporator): Воздух охлаждается до требуемой точки росы путем передачи тепла испаряющемуся хладагенту.

3.     Влагоотделитель (Water Separator): Отделение капель происходит в сетке из нержавеющей стали, которая удаляет любые оставшиеся капли, взвешенные в потоке воздуха.

Контур хладагента

4. Сжатие (Compression): Компрессор повышает давление и температуру хладагента, превращая его в горячий газ высокого давления.

5. Конденсация (Condensation): Перегретый газ поступает в конденсатор (который может быть с воздушным охлаждением от вентилятора или с водяным охлаждением). Здесь хладагент выделяет тепло в окружающую среду (воздух или воду) и конденсируется в жидкость высокого давления.

6. Расширение (Expansion): Жидкий хладагент высокого давления проходит через расширительный клапан (или капиллярную трубку). Это устройство создает перепад давления, в результате чего хладагент быстро охлаждается и частично испаряется, поступая в испаритель как холодная смесь жидкости и газа низкого давления.

7. Испарение (Evaporation): Холодный хладагент поглощает тепло от теплого сжатого воздуха, проходящего с другой стороны, и возвращается к компрессору, чтобы начать процесс заново.

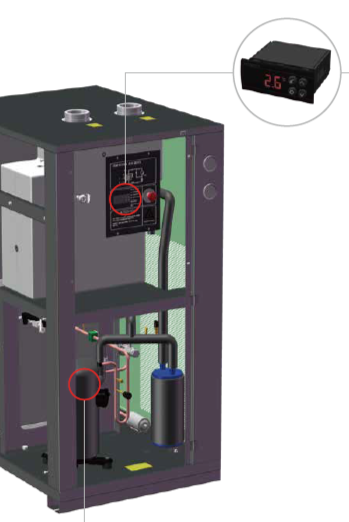

Рефрижераторный осушитель сжатого воздуха
Производительность: 25–35 м³/мин, с микроконтроллером

Многофункциональный дисплей отображает цифровое значение точки росы и указывает кодированные сигналы тревоги.

Стандартные потенциально-свободные контакты и опциональная последовательная карта позволяют осуществлять удаленный мониторинг и поддержку при необходимости.

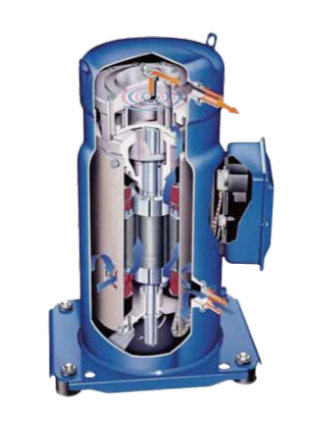

Спиральный компрессор (Scroll-компрессор)

Высокоэффективные спиральные компрессоры обеспечивают экономию энергии до 20% по сравнению с другими системами.

Полностью устойчивы к возврату жидкого хладагента и имеют на 50% меньше движущихся частей, чем другие модели. Эти компрессоры чрезвычайно надежны и практически неразрушимы.

Низкий уровень вибрации также способствует продлению срока службы холодильного контура.

Примечание: Данное предложение основано на давлении на входе в 7 бар и номинальной температуре на входе в 38°C.
